Koncept základného dizajnu,Dizajn piestu aPracovná výška z Pogo Pin
Základný dizajnový koncept Pogo Pin（pružinový konektor）:
Elektrické charakteristiky aktívne nájdu cestu s najmenším odporom na vedenie prúdu, najlepší stav
Prúd bude vedený z drieku ihly na stenu vonkajšej trubice a potom do PCB. V tomto čase je hodnota odporu najmenšia.

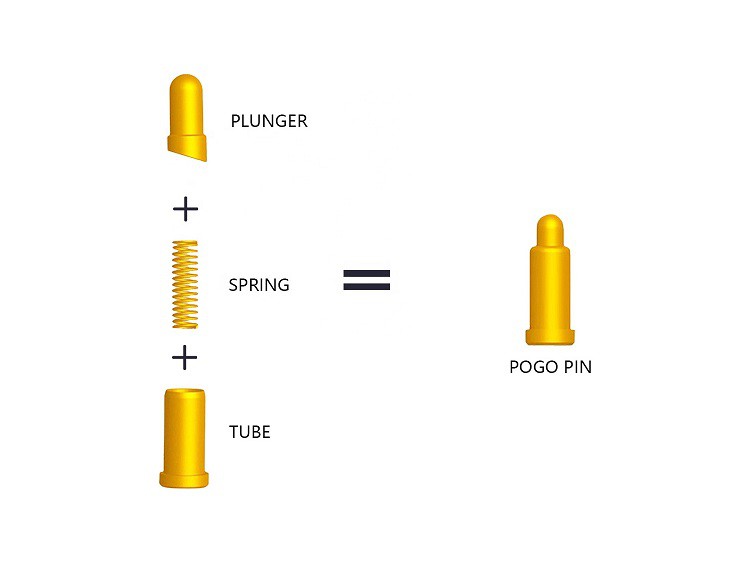

Základná konštrukcia piestu Pogo Pin（pružinový konektor）:
Zaujatosť chvost
Dizajn Bias Tail je najbežnejší a najlacnejší na výrobu s dobrou rovnováhou medzi výkonom, cenou a veľkosťou. Tento dizajn môže zaručiť stabilnú spodnú impedanciu.
Výhoda: Nízky a stabilný odpor
Späť Vŕtačka
Zadná vŕtačka sa zvyčajne používa v prostredí s malými konektormi, ako sú bezdrôtové slúchadlá do uší, smartfóny alebo malé zariadenia internetu vecí. malá veľkosť môže spĺňať požiadavky zákazníkov na elasticitu, pretože dĺžka pružiny tohto dizajnu môže presiahnuť dĺžku trubice ihly. V niektorých prípadoch, keď je priestor obmedzený.
Dizajn kužeľa
Tento druh konštrukcie je najlepšou voľbou pre konektor s vysokými požiadavkami na sústrednosť, pretože pružinu možno najlepšie nastaviť priamo na kužeľový koncový kolík osi kolíka. skosený koniec na spodnej časti osi čapu je umiestnený vo vnútri pružiny, aby sa znížilo otrasy osi čapu. Výhoda: Jednoduché otáčanie, malá šikmosť, nízke náklady.
Dizajn lopty
Guľôčkový dizajn je najlepšou voľbou pre náročné prostredia, ako sú vysokovýkonné stroje, nabíjanie a lekárske aplikácie, kontakt je stabilnejší a vysoký prúd je dôležitý.
Výhoda: Stabilný odpor, môže prejsť vysokým prúdom

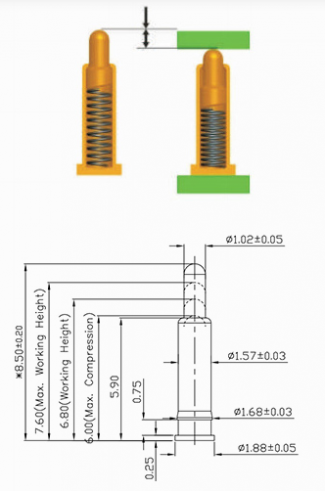

Základná pracovná výška Pogo Pin（pružinového konektora）:
Vo všeobecnosti je veľkosť kompresie počas prevádzky 2/3 celkovej dráhy, ak je veľkosť kompresie dostatočná, kladná sila je príliš nízka, takže impedancia nie je stabilná.
Použitie pogo pinu v pracovnej výške výrazne zvýši odolnosť a výkon konektora.
Kontaktná doska batérie alebo zlatý prst, ktorý spája kolík pogo, nesmie obsahovať nečistoty, oxidáciu atď.
Obmedzte používanie v rozsahu špecifikácií uvedených na výkrese.
