Pinové konektory Pogo: Pružné riešenie pre elektrické pripojenia
Pogo kolíkové konektory, tiež známe ako pružinové konektory, sú typom elektrického konektora, ktorý využíva pružinové kolíky na vytvorenie kontaktu a dokončenie obvodu. Bežne sa používajú v spotrebnej elektronike a testovacích zariadeniach, kde je potrebné spoľahlivé spojenie, ktoré možno ľahko spárovať a rozpojiť.
Ako fungujú piny Pogo

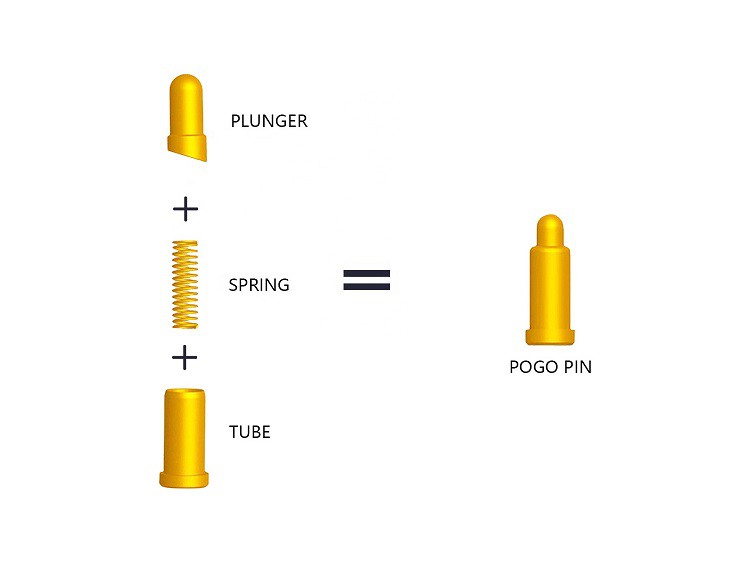

Pogo kolík pozostáva z vodivého hriadeľa s pružinou vo vnútri. Hrot je pokrytý vodivým materiálom, ako je zlato nad niklom, aby sa zabránilo korózii a zlepšila sa vodivosť. Pružina poskytuje "odskok", ktorý dáva pogo kolíkom ich názov, odvodený od Poga, kreslenej postavičky, ktorá skáče na pogo palicu.
Keď je pogo kolík stlačený na podložku alebo kolík na doske plošných spojov, pružina sa stlačí a vodivý hrot sa dotkne. Pružina vyvíja konštantnú silu na udržanie spoľahlivého spojenia a zároveň umožňuje určitú zmenu výšky spoja alebo rovinnosti. Keď nie je zasunutá, pružina sa stiahne a špičku bezpečne stiahne späť do puzdra kolíka.
Výhody Pogo Pins
Piny Pogo ponúkajú oproti iným typom konektorov niekoľko výhod:
- Nízky kontaktný odpor vďaka pozláteniu a tlaku pružiny
- Nie je potrebné ručne spájať/nepripájať spojenia
- Odoláva špine, oleju a iným nečistotám
- Môže kompenzovať miernu odchýlku medzi spojovacími povrchmi
- Dlhá životnosť s minimálnym opotrebovaním po opakovaných párovacích cykloch
- Jednoduchý dizajn bez samostatných krytov alebo uzamykacích mechanizmov
Aplikácie
Niektoré bežné aplikácie, ktoré využívajú konektory pogo pin, zahŕňajú:
- Testujte zariadenia, ktoré potrebujú vykonať dočasné pripojenia k doskám plošných spojov
- Programátori pre prototypovanie a malosériovú výrobu
- Kontakty batérie v spotrebiteľských zariadeniach
- Sondy používané na testovanie a ladenie v obvode
- Prepojenie medzi doskami plošných spojov v elektronických zariadeniach, kde môže byť potrebné vymeniť dosky z dôvodu upgradov alebo opráv
Kolíky Pogo poskytujú všestranné a spoľahlivé riešenie pre dočasné aj polotrvalé elektrické pripojenia v rôznych aplikáciách. Ich odpružený dizajn absorbuje variácie a odoláva opakovaným párovacím cyklom, vďaka čomu sú vhodné na prototypovanie, testovanie a servisné aplikácie.
