Ako správne vybrať testovací pogo kolík
Každý, kto niekedy robil meranie a testovanie, vie, že presné údaje závisia od konštrukcie a meracích možností testovacieho prístroja. Málokto však vie, že kvalita dizajnu, výrobný proces, kompatibilita a výkonové špecifikácie testovacích liniek a konektorov sú rovnako dôležité ako testovacie prístroje. Ďalej sa zameriame na päť špecifických kritérií pre správny výber testovacích drôtov a pružinových pogo kolíkov.
Po prvé, bezpečnosť:
Rovnako ako požiadavky na napájanie, aj testovacie káble prístroja a kolíky pogo musia spĺňať prísne bezpečnostné požiadavky kvôli priamemu kontaktu s vysokým napätím, najmä v súlade s medzinárodnými požiadavkami na napätie a kategórie IEC1010, menovite CATI, CAT II, CAT III alebo CATIV. . Ďalšie požiadavky normy IEC1010 zahŕňajú aj testovanie prechodových javov, dielektrické výdržné napätie alebo testovanie na overenie, či má produkt dostatočnú izoláciu a spĺňa požiadavky na prúd, elektrickú vôľu, obnaženú kovovú pružinu a odolnosť proti nárazu. Kvalitné testovacie ihly spolu s dôležitými osobnými ochrannými prostriedkami, ako sú rukavice a ochrana očí, tvoria súčasť osobných ochranných opatrení definovaných v norme NFPA70E.
Po druhé, robustnosť a odolnosť:
Vysokokvalitné testovacie káble a konektory nebudú trpieť znížením výkonu v dôsledku každodenného trenia, ako je ťahanie, stláčanie a prepichovanie. Oba konce testovacej línie by mali mať dobre navrhnuté protistresové plášte. Testovací pružinový náprstok by mal byť z tvrdeného kovu, ktorý vydrží opakované pripojenia a môže zakaždým prenášať presné údaje.
V porovnaní s lacnými materiálmi môže špeciálne vyrobený viacvláknový pocínovaný berýliový medený drôt poskytnúť flexibilitu, dlhodobú životnosť, vynikajúcu vodivosť a presnosť. Medzi ďalšie faktory patrí vnútorná kvalita zvárania kolíka pogo a konektora a teplotný rozsah materiálu.
Po tretie, dizajnový výkon a ukazovatele:
Je veľmi dôležité, aby bol dizajn testovacieho náprstku a testovacej svorky pohodlný alebo nie. Pohodlný, ľahko uchopiteľný povrch na uchopenie pomáha pevne držať ihlu v ruke a pevná pružinová svorka zaisťuje pevné spojenie. Spojenie by malo byť jednoduché a zodpovedajúce diely by sa mali dať k sebe bez námahy zasunúť bez námahy. Kontakty na kvalitných konektoroch by mali byť poniklované alebo pozlátené opracované mosadzné konektory, nielen liate mosadze. Použitie pozlátených kontaktov zaisťuje presnosť a odolnosť proti oxidácii, čím poskytuje trvanlivé, bezpečné a spoľahlivé spojenie.
Konštrukčný index testovacej šnúry a pružinového prstenca by mal byť v súlade so zodpovedajúcim testovacím prístrojom. Ak je index menší ako testovací prístroj, skutočná hodnota prístroja sa výrazne zníži. Napríklad šírka pásma osciloskopu je 100 M a šírka pásma zodpovedajúcej ihly osciloskopu je iba 50 M, potom sa osciloskop stane 50 M.
Po štvrté, vysokovýkonné aplikácie:

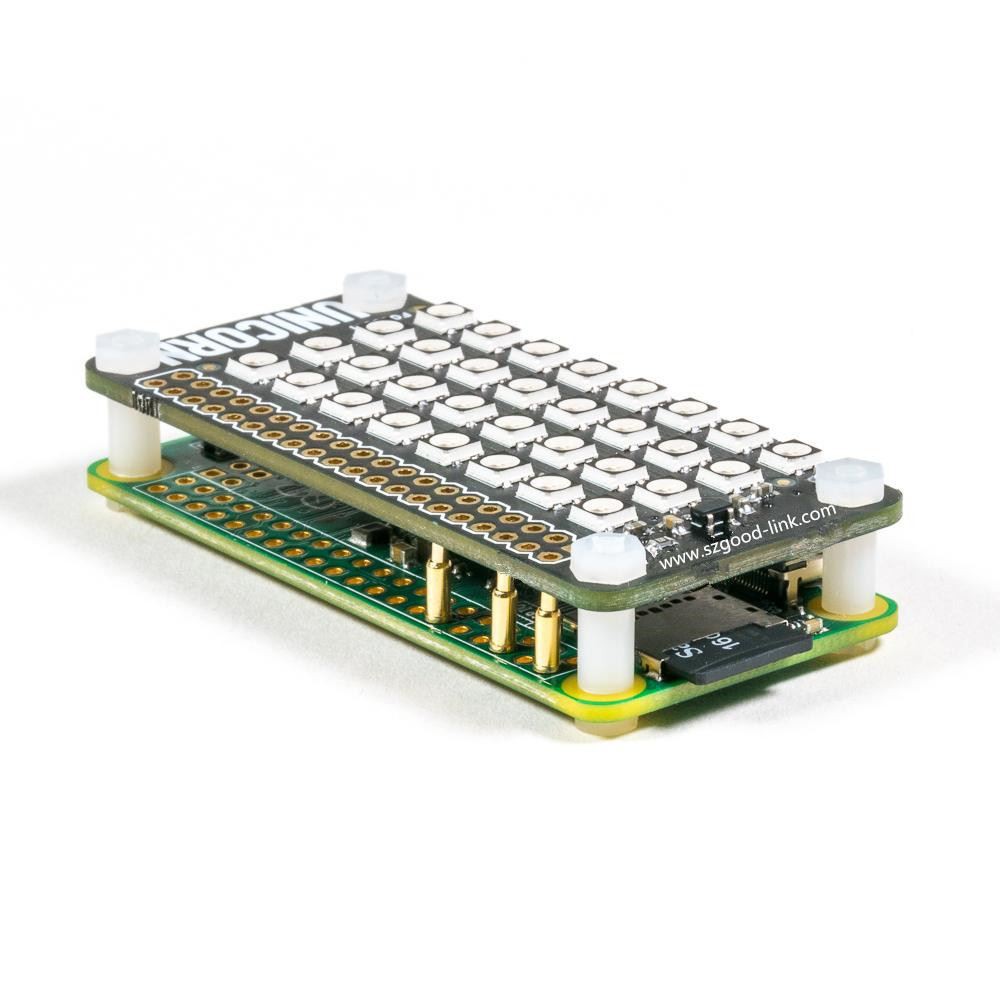

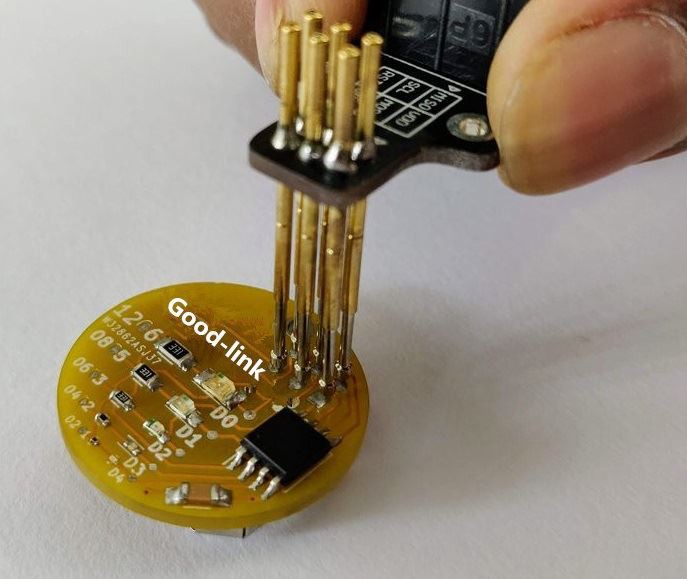

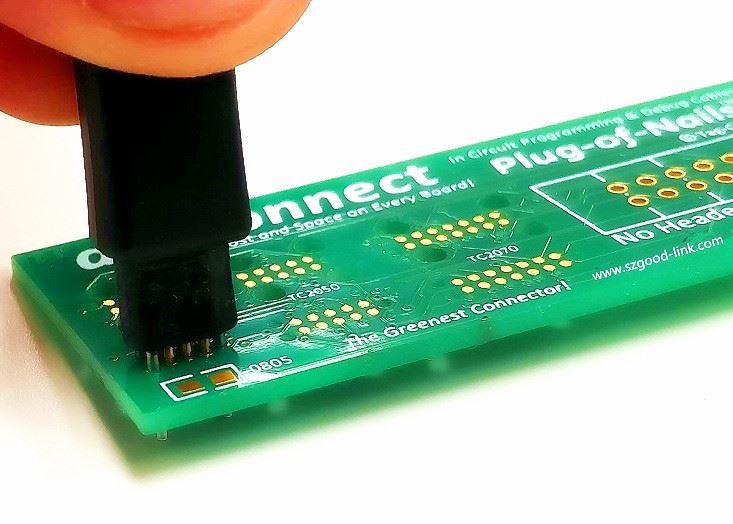

Od pružinového špendlíka pogo a jemnej a ľahkej ihly na testovanie elektronických obvodov až po ostrý špendlík z nehrdzavejúcej ocele a silnú ihlu vhodnú na priemyselné použitie, dizajn ihly teraz zohľadňuje potreby rôznych aplikácií. Napríklad jednobodové ihly sú najbežnejšou formou ihiel. Väčšina meračov poskytuje jednobodovú testovaciu linku, ktorá je celkom užitočná pre širokú škálu testovacích aplikácií. Ostrý pružinový náprstok je lepší nástroj na meranie veľmi malých kontaktných bodov na doskách plošných spojov s vysokou hustotou. Hoci sa ľahko poškodia, pogo špendlíky sa zvyčajne dajú znovu nabrúsiť, pretože na nich nie je pokovovanie.

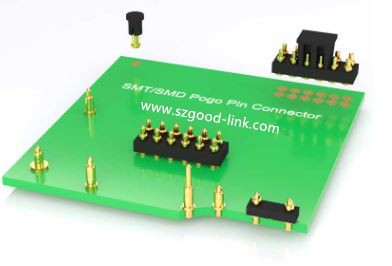

Ihla s výsuvným pružinovým náprstom je spojená s nerezovým drôtom s veľmi tenkým priemerom. Okrem konca ihly je celý drôt pokrytý izolačnou vrstvou, aby sa zabránilo náhodnému kontaktu, ktorý by spôsobil skrat a poškodenie čipu. Pružinový náprstok hákových klieští je vhodný na udržanie spojenia na mieste, čo je vhodné na ovládanie bez použitia rúk. Na jednoduché testovanie IC čipov použite testovacie svorky rôznych veľkostí. Testovacie svorky IC sú ideálne nástroje na snímanie viacerých kolíkov na čipe IC. Sú veľmi vhodné na nájdenie jedného z mnohých čipových drôtov. SMD ihly možno použiť na testovanie v pevnom bode na doskách pre povrchovú montáž (SMD). Tento typ testovania vyžaduje použitie veľmi tenkého a ostrého pružinového náprstku na dotykové body na veľmi malých doskách plošných spojov, ako sú mini testovacie svorky MINI GRIP-XB/100. Mikro SMD svorka je určená na upnutie kolíkov s jemným rozstupom na SMD čipe. Adaptérový kábel BNC (krátky prepojovací kábel s malými drôtmi) uľahčuje inštaláciu RF konektora z dosky plošných spojov na testovanie signálu...
Po piate, konektor pripojenia testovacieho vedenia:
Podľa noriem, bezpečnosti a skutočných potrieb má konektor testovacej linky rôzne aplikácie a štandardné zástrčky a zásuvky. Napríklad osciloskop má konektor BNC, multimeter má 4 mm banánkový konektor a spektrálny analyzátor má konektor typu N atď. Rôzne aplikácie majú rôzne konektory. Aby sa navzájom zhodovali, na trhu sa objavili rôzne adaptéry (spojky). Adaptér), adaptéry (adaptéry), káble adaptérov, prepojovacie káble, odbočovacie káble atď.
Aby som to zhrnul, je to päť špecifických kritérií pre správny výber testovacích liniek a pogo pinov, ktoré sme dnes opísali. Podľa týchto piatich bodov každý hlbšie rozumie aj pogo pinom.
