Ako nainštalovať pogo piny?
Analýza problému abnormálneho pozlátenia pogo pinov v POGO PIN konektoroch

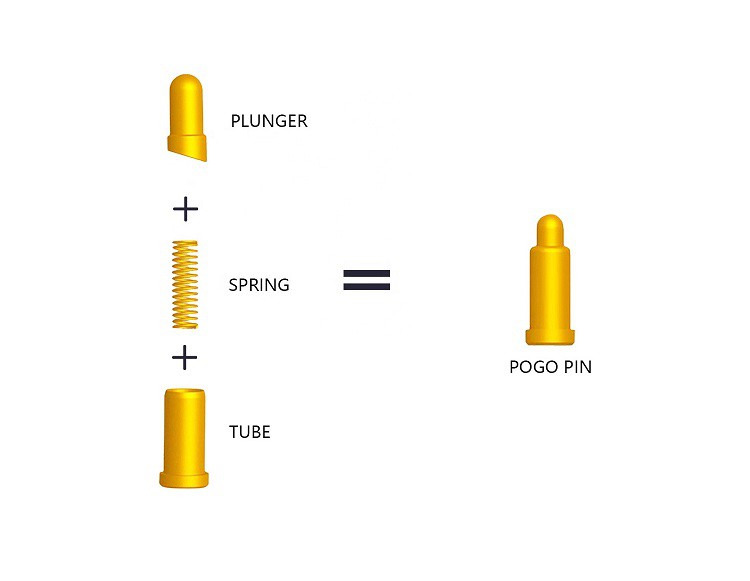

Kolíky konektora POGO PIN Kolíky pogo sú zvyčajne vyrobené z mosadze, čo je veľmi aktívny kov. Pri pôsobení vzduchu reaguje so vzdušným kyslíkom a povrch oxiduje.
Pogo špendlíky POGO PIN preto musia byť povrchovo pokovované, častejšie pozlátené, poniklované, pozinkované, postriebrené atď. Dnes si rozoberieme niektoré problémy, s ktorými sa pogo špendlíky POGO PIN stretávajú počas zlatenia. proces pokovovania.
Proces pokovovania zlatom hrá dôležitú úlohu pri lakovaní pogo pinov POGOPIN. V súčasnosti sa pozlátenie stále vykonáva v otvoroch veľkého množstva dierkových komponentov valcovým pokovovaním a vibračným pokovovaním, s výnimkou niektorých materiálových pogo kolíkov, ktoré sú selektívne pokovované zlatom. . V posledných rokoch sa veľkosť konektora stále viac miniaturizuje a kvalita pozlátenia v otvore dierkovej časti sa stala výraznejšou. Aj kvalitatívne požiadavky užívateľov na zlatú vrstvu sú stále vyššie a vyššie a niektorí užívatelia majú aj vyššiu a vyššiu kvalitu vzhľadu zlatej vrstvy. Dokonca aj na veľmi kritických úrovniach môžu tieto bežné problémy s kvalitou vždy zlepšiť kvalitu pozlátenia konektora, aby sa zabezpečila kvalita pozlátenia konektora. Dôvody týchto problémov s kvalitou sú diskutované jeden po druhom.
1. Farba pozlátenej vrstvy špendlíka je abnormálna. Farba pozlátenej vrstvy prútu sa nezhoduje s farbou obyčajnej zlatej vrstvy, alebo má zlatá vrstva rôznych častí toho istého pomocného výrobku inú farbu. Toto je jeden z najčastejších problémov pri galvanickom pokovovaní.
2. Vplyv nečistôt v pogo pin pozlátenej surovine
Keď nečistoty zavedené do roztoku na pokovovanie prekročia toleranciu roztoku na pokovovanie zlatom, farba a jas zlatej vrstvy budú rýchlo ovplyvnené. Ak je ovplyvnená organickými nečistotami, zlatá vrstva bude pôsobiť matne. Film je veľmi tmavý a poloha vlasov nie je pevná. Ak zasahujú kovové nečistoty, efektívny rozsah prúdovej hustoty sa zúži. Hallov bunkový test ukazuje, že prúdová hustota testovaného kusu nie je jasná na spodnom konci alebo doska na hornom konci a nie je pokrytá na spodnom konci. Vzhľadom na to, že galvanické pokovovanie je červené alebo dokonca sčernené, zmena farby v diere je zreteľnejšia.
3. Pozlátená prúdová hustota kolíka pogo je príliš vysoká.
Keďže celková plocha pokovovanej časti je nesprávne vypočítaná, hodnota je väčšia ako skutočná plocha povrchu, takže množstvo prúdu pokovovania zlatom je príliš veľké, alebo keď sa použije pokovovanie, amplitúda pokovovania je príliš malá na kryštalizáciu. celé alebo časť pozlátenia v drážke a vizuálne Watch gold. Táto vrstva je červená.
Spôsob inštalácie pogo kolíka je:

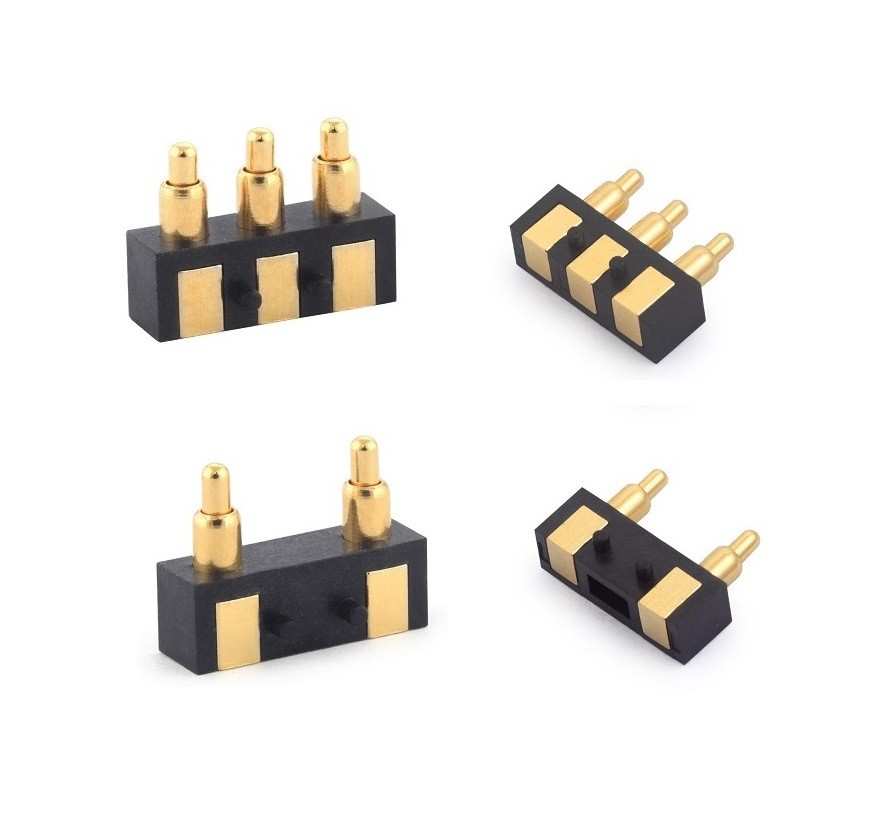

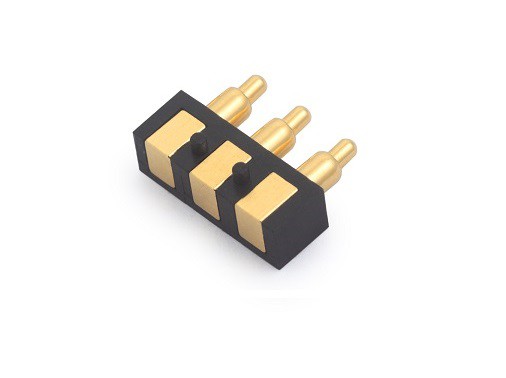

1. Povrchová montáž
Pogo kolík je zvyčajne inštalovaný stabilne a spodok ihlovej trubice má plochý dizajn, takže môžeme použiť vertikálne alebo horizontálne balenie, čo uľahčuje spájkovanie s PCB. Niektoré ihly majú na konci aj polohovacie kolíky, takže nedochádza k žiadnemu odsadeniu a bude to fungovať lepšie.
2. Spôsob inštalácie rovného spájkovacieho chvosta
Obyčajný zásuvný balíček pre jednoduché spájkovanie. Okrem toho často používame tail-end plug-in balíky, čo tiež dáva výrobcom pogo pinov viac možností z hľadiska využitia priestoru.
3. Plávajúca inštalácia
Hlavne prijíma dvojhlavý dvojčinný dizajn, ktorý je vhodnejší na pripojenie bez zváracieho tlaku, čo umožňuje inžinierom mať väčšiu flexibilitu priestoru pri vytváraní obojsmerných pripojení dosky k doske.
Existuje mnoho ďalších spôsobov inštalácie pogo pinov POGO PIN. Musíme si tiež vybrať podľa našej skutočnej situácie.
