Ako používať špendlík Pogo?
Základné predstavenie POGO PIN konektora
Konektor Pogo Pin je pružinová sonda vytvorená nitovaním štyroch základných komponentov ihly (Plunger), trubice ihly (Tube), pružiny (Spring) a gumového jadra (Housing) prostredníctvom vysoko presného zariadenia. Nazýva sa tiež pogo kolík, pružinový náprstok, pružinová sonda, pružinový konektor, konektor PogoPin. Spodná časť piestu Pogo Pin's má zvyčajne naklonenú povrchovú štruktúru. Funkciou naklonenej povrchovej štruktúry je zabezpečiť, aby Pogo Pin udržal ihlu (Plunger) v kontakte s vnútornou stenou ihly (Tube) počas práce tak, aby prúd prechádzal hlavne cez pozlátenú ihlu (Plunger). a ihlovej trubice. (Tube) na zabezpečenie stability a nízkej impedancie Pogo Pin.
Ponúkame vám sériu produktov Pogo Pin. V odvetví konektorov je pogo kolík špeciálnou technológiou pripojenia. V posledných rokoch bola táto spoľahlivá technológia akceptovaná niektorými svetoznámymi výrobcami a úspešne použitá vo viac ako stovke elektronických produktov, ako sú batérie pre mobilné telefóny, anténne pripojenia, systémy určovania polohy GPS a prenosné počítače. , Vybavenie videohier, vonkajšie pouličné osvetlenie, načúvacie prístroje, rádiové prijímače atď.
ZÁKLADNÉ PARAMETRE KONEKTORA POGO PIN
Pogo pin (Plunger): mosadz pozlátená (C3604), hrúbka galvanizovanej vrstvy sa líši podľa rôznych aplikácií, vo všeobecnosti, poniklované 1,25~2,5um (prevedené na 50~100u"), zlato- pokovované 0,125um~0,5um (prevedené na 5u”~20u”).
Hlaveň: mosadz pozlátená (C3604), hrúbka galvanizovanej vrstvy je rôzna pre rôzne aplikácie, vo všeobecnosti poniklovaná 1,25 ~ 2,5 um (v prepočte na 50 ~ 100u"), pozlátená 0,125 um ~0,25 um (prevedené na 5u”~10u”).
Pružina: nehrdzavejúca oceľ (SUS304) alebo drôt z klavírnej ocele
Kryt: PA46, PA9T, HTN, LCP (materiál bez halogénov, požiarna odolnosť UL94V-0)
Obal (CAP): PA46, PA9T, HTN, LCP (materiál bez halogénov, požiarna odolnosť UL94V-0)

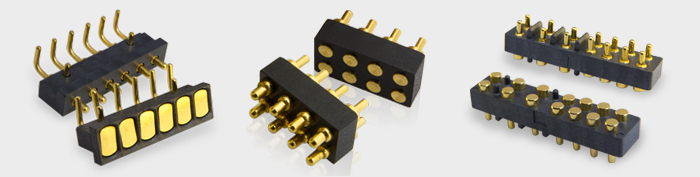

POGO PIN KONEKTOR ŠPECIFIKÁCIA PRODUKTU
VÝHODY KONEKTORA POGO PIN
Vodotesný dizajn na úrovni IPX6-IPX7
Malý tvarový faktor
Odolnosť voči vysokej teplote
Odolnosť proti korózii
Poskytnite prispôsobený dizajn
Aplikácia konektora POGO PIN
