Náš všeobecný štandard testu spoľahlivosti POGO PIN

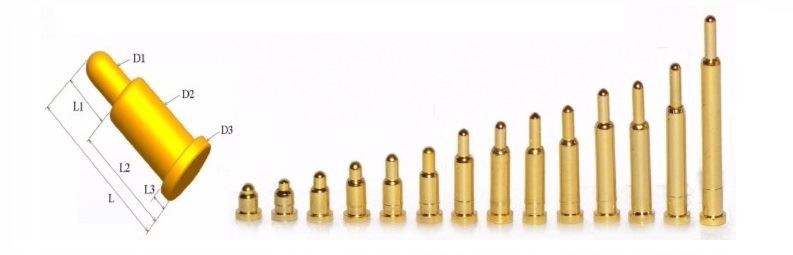

| Všeobecný štandard testu spoľahlivosti jedného kódu POGO PIN | |||||||
| PIN 名称 ： 单体 POGO PIN 可靠性 测试 通用 标准 | 修订者 | 官世东 | 修订日期 | 2021-09-28 | |||
| Nie | 类别 类别 Testovacia kategória | Rozsah pôsobnosti | 项目 项目 Testovacie položky | Requirements Požiadavky na testovanie | Standard 标准 Hodnotiaci štandard | 数 数 vzorky | 频率 frekvencia |
| 1 | Test povrchu povlaku 表面处理试验 | 料 品 进 料 Galvanický výrobok Matrial | 试验 试验 Test adhézie | 1 ° 采用 钳子 夹 针 管 弯折 90 ° 一次 1. Kliešťami upnite trubicu ihly a ohnite ju raz o 90 ° 2 、 若 大 平面 产品 用 百 格 模式 ， M 3M 胶 ， 呈 90 度 角 快速 拉扯 脱胶 2. Ak veľký plochý výrobok používa režim mriežky 100, prilepte lepidlo 3M a ťahom v uhle 90 stupňov ho rýchlo odmastíte. | 1、镀层无起皮、无脱落，（因基材龟裂导致镀层龟裂不算） 2% 小于 镀层 脱落 率 应 小于 小于 5% 1. Povlak sa neodlupuje ani neodlupuje (trhliny v povlaku spôsobené prasklinami v základnom materiáli sa nezapočítavajú) 2. Rýchlosť odlupovania povlaku by mala byť menšia ako 5%, | 5 ks | 每批 Každá dávka |
| 2 | pogo pin/铜柱 Medený stĺp | Hrúbka povlaku | 1 mm ; s potvrdenie) | 标准 低于 规格 书 标准 Nie je nižší ako štandard špecifikácie | 5 ks | 每批 Každá dávka | |
| 3 | 铜柱 Medený stĺp | Verification verification Overenie pri vysokých teplotách | ： 贴片 的 铜柱 ： 260 ° C/3 min. | Confirmed 确认 ， 无 起泡 、 无 脱层 、 无 氧化 earance Vzhľad potvrdený, žiadne pľuzgiere, žiadna delaminácia, žiadna oxidácia a zmena farby | 100% | 每批 Každá dávka | |
| 4 | Spájkovateľnosť 可焊性 | pogo pin/铜柱 Medený stĺp | 测试 测试 Test spájky | 1.采用锡炉，不添加助焊剂， 2.调节锡炉温度，镀银镀金245±5℃/其它镀层255±5℃，用镊子夹住产品，焊接面朝下，平缓将产品的焊接端侵入锡面， 3. 浸 锡 时间 2-3 秒 ， 1. Pomocou cínovej pece sa nepridáva tavivo, 2. Nastavte teplotu cínovej pece na 245 ± 5 ° C pre postriebrenie a 255 ± 5 ° C pre ostatné povlaky. Pomocou pinzety držte výrobok spájkovacou stranou nadol a jemne vtrhnite na spájkovací koniec výrobku na povrch cínu. 3. Čas ponorenia 2-3 sekundy, | 大于 焊接 端面 焊锡 润湿 面积 大于%%%%,,,,, 大于 大于 大于 大于 大于 大于 大于 大于 大于 大于%大于 大于%%大于 大于%大于%%%%大于%%大于%%%%%%%% | 5 ks | 每批 Každá dávka |
| 5 | Mechanický 结构 | pogo pin | 测试 Test pružnosti | 行程 顶针 固定 好 ， 用 弹力 针头 ， 压 上端 向下 向下 压 顶 针头 ， 下 压 行程 为 为 图纸 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程 行程zdvih je pracovný zdvih navrhnutý na výkrese | 1) 弹力值应在规格书设计范围公差内； 2) The 过程 无 卡 死 ， 无 缩头 1) Hodnota pružnosti by mala byť v tolerancii rozsahu špecifikácie návrhu; 2) Žiadne zasekávanie a žiadne zmršťovanie počas testu | 5 ks | 每批 Každá dávka |
| 6 | pro-prostredie 环保 | 进 料/成品 Materiály/Konečné výrobky | RoHS | 欧盟 欧盟 RoHS 环保 标准 ， 用 天瑞 RoHS 仪 EDX-1800B 测试 Podľa normy EU RoHS na ochranu životného prostredia test s prístrojom Tianrui RoHS EDX-1800B | 环保 环保 RoHS Dodržujte ochranu životného prostredia RoHS | 大于 率 大于 1000 为准 Viac ako 1 000 | 适量 或 适量 Na dávku alebo primerané množstvo |
| 7 | Korózia životného prostredia 环境腐蚀 | pogo pin/铜柱 | 测试 盐雾 测试 Test neutrálnej soli v spreji | 1. 测试 条件 ： 盐水 浓度 ： 5 ± 1 ％ ， PH 值 6,5 ～ 7,2 (35 ℃) 2. 试验箱温度：35±2℃，压力桶温度：47±2℃ 3. 喷雾 量 收集 ： 1-2 ml/hod. 80 cm² ， 4. 测试 时间 ： 连续 喷雾 48 hodín （依 规格 书 定义 为准） 5. 测试 完成 后 ， 以 清水 冲洗 样品 表面 ， 并 用 毛刷 毛刷 将 样品 表面 ac Nacl 沉积物 去除 6. 取出 后 常温 下 恢复 2H 后 观察 试样 外观 符合 规定 规定 要求 1. Testovacie podmienky: koncentrácia soľanky: 5 ± 1%, hodnota PH 6,5 ～ 7,2 (35 ℃) 2. Teplota testovacej komory: 35 ± 2 ° C, teplota tlakového suda: 47 ± 2 ° C 3. Zber objemu postreku: 1-2 ml/hod. 80 cm², 4. Čas testu: 48 hodín nepretržitého striekania (podľa definície v špecifikácii) 5. Po dokončení testu opláchnite povrch vzorky čistou vodou a pomocou kefy odstráňte usadeniny Nacl na povrchu vzorky 6. Po vytiahnutí vráťte na 2H na izbovú teplotu a pozorujte, že vzhľad vzorky spĺňa stanovené požiadavky | 1.镀层应无腐蚀、脱落、起泡等现象。 2. 盐雾 一般 参考 第 9 等级 确认 （见 附表）。 1. Povlak by mal byť bez korózie, odlupovania, pľuzgierov atď. 2. Soľná hmla sa všeobecne vzťahuje na potvrdenie 9. úrovne (pozri priloženú tabuľku). | 5 ks | 每 3 个 月 Každé 3 mesiace |
| 8 | pogo pin/铜柱 Medený stĺp | 交变盐雾测试（此为客户模式） | 1. 喷雾：等盐雾箱内的温度达到35℃（依中性盐雾参数）， 2. 测试 样品 在 75 ℃ 烤箱 预热 30min 后 ， 再 立即 取出 样品 投入 盐雾 箱 ， 连续 喷雾 H 2H。 3. 高温 高湿 ： 转移 到 55 ℃ ± 2/95%RH ± 3%湿热 箱 中 储存 22H （样品 放在 塑胶 托盘 上 上。 4. 以上两步为一个循环，每个循环检查一次外观是否有腐蚀 5. 实验后，取出样机用清水清洗后，常温放置2H再确认样品 6. POGO PIN 执行 1 个 循环 、 铜柱 执行 3 个 循环 （镀层 10 迈 以上） 1. Postrek: Počkajte, kým teplota v boxe na soľnú soľ nedosiahne 35 ° C (podľa parametrov neutrálneho soľného spreja), 2. Potom, čo sa skúšobná vzorka predhrieva v rúre na 75 ° C počas 30 minút, ihneď vyberte vzorku, vložte ju do soľného rozprašovača a nepretržite striekajte 2 hodiny. 3. Vysoká teplota a vysoká vlhkosť: preneste do 55 ° C ± 2/95% relatívnej vlhkosti ± 3% vlhkého tepelného boxu a skladujte 22 hodín (vzorka sa umiestni na plastový podnos). 4. Vyššie uvedené dva kroky sú cyklus, pričom každý cyklus je skontrolovaný na koróziu 5. Po experimente vyberte prototyp, umyte ho čistou vodou a umiestnite ho na 2 hodiny pri izbovej teplote, aby ste potvrdili vzorku. 6. POGO PIN vykoná 1 cyklus, medený stĺp vykoná 3 cykly (vrstva pokovovania je viac ako 10 míľ) | 1. 镀层 应 无 腐蚀 、 脱落 、 起泡 等 现象。 1. Povlak by mal byť bez korózie, odlupovania, pľuzgierov atď. | 5 ks | 验证 产 阶段 验证 Overenie počas skúšobnej výroby | |
| 9 | pogo pin/铜柱 Medený stĺp | 人工汗液（不适用镀镍品） | 耐汗测试： 1. 用 浸泡 汗液 （酸性 PH=4,7/碱性 PH=9,5） 后 的 白色 棉布 （浸透） 贴 在 在 产品 表面 上 并 用 塑料袋 密封 密封 好 ； 2. 放入 恒温 箱 55 ℃ ± 2/95%RH ± 3%存储 后 （依 镀层 镀层 结构 决定 试验 汗液 和 结晶 ， 体 将 产品 取出 去除 表面 汗液 和 和 结晶 体 均 擦试 干净。 常温 下 静置 静置 2 小时 后检查 产品 外观。 备注： 1.无纺布侵透1分钟（提起布不能有滴水现象），如无侵透，可适当延长侵蚀时间； 2. 无尘 布 对 折 ， 将 产品 放在 对 折 的 无尘 布 内 内 ， （无尘 布 尺寸 大于 10 cm 以上） | Surface 镀层 应 无 腐蚀 、 无 氧化 、 无 脱落 、 无 无。 Povrchový náter by mal byť bez korózie, oxidácie, odlupovania a tvorby pľuzgierov. | 5 ks | 验证 产 阶段 验证 Overenie počas skúšobnej výroby | |
| 10 | skúška životnosti 寿命测试 | pogo pin | 寿命 针 按压 寿命 Život jarnej ihly | Teplota: 10-35 ° C/20%~ 80%relatívnej vlhkosti 1.把样品固定在怕打测试机上 2. ± 有 特别 规定 ， 弹压 速度 以 每小时 不 超过 1200 ± 100 cyklov 3.外观目视检查及依照产品规格书之检测项目检测 4. Normálna vnútorná teplota: 10-35 ℃/20%~ 80%relatívnej vlhkosti 1. Upevnite vzorku na testovacom zariadení 2. Pokiaľ neexistujú špeciálne predpisy, rýchlosť odrazu by nemala presiahnuť 1200 ± 100 cyklov za hodinu 3. Vizuálna kontrola vzhľadu a kontrola predmetov kontroly v súlade so špecifikáciami výrobku 4. Zaznamenajte údaje | 1.正常寿命10000次后弹力测试符合规格的公差要求， 2. The 客户 的 寿命 次数 依 客户 为准 1. Test pružnosti spĺňa požiadavky na toleranciu špecifikácie po 10 000 krát normálnej životnosti. 2. Počet životov špeciálnych zákazníkov závisí od zákazníka | 5 ks | 验证 产 阶段 验证 Overenie počas skúšobnej výroby |
| 11 | Aktuálna záťažová skúška 电流负荷测试 | pogo pin | 测试 负荷 测试 Test aktuálneho zaťaženia | 测试前确认客户整机的电流峰值，作为测试输出电流 1.调节输出电压值与规格对应（适用范围电压0-30V） 2.启动下压装置，调节预压行程值 3.设定输出电流值（适用范围电流0-20A），并启动测试 4. 持续 测试 2H Pred testom potvrďte aktuálnu špičkovú hodnotu celého stroja zákazníka' ako testovací výstupný prúd 1. Upravte hodnotu výstupného napätia tak, aby zodpovedala špecifikáciám (použiteľné napätie v rozsahu 0-30 V) 2. Spustite lisovacie zariadenie a upravte hodnotu zdvihu predpätia 3. Nastavte hodnotu výstupného prúdu (príslušný rozsah prúdu 0-20A) a spustite test 4. Nepretržité testovanie 2H | 1.确认不可烧毁、不可起电弧（一旦发生立即停止试验） 2.复测弹力与阻抗是否符合规格书设定公差 3. 必要 时 需 监测 POGO PIN 本体 温升 数据 （体积 大 的 顶针 可以 执行） 温 温 的 的 试验 环境 温度%%%%%%%%%%%%%%%%%% 监测 监测 监测 监测test ihneď) 2. Znova skontrolujte, či elasticita a impedancia zodpovedajú tolerancii stanovenej v špecifikácii 3. Ak je to potrebné, mali by sa monitorovať údaje o zvýšení teploty telesa POGO PIN (je možné vykonať veľký náprstok) a hodnota nárastu teploty nemôže byť vyššia ako 50% teploty testovacieho prostredia | 5 KS | 试产阶段验证 |
| 12 | Elektrolytická korózia 电解腐蚀 | pogo pin/铜柱 （镀 铑 釕 专用） | ） 测试 （正 负极 短路 模式） Test elektrolýzy (pozitívny a negatívny skratový režim) | 1. 在 量杯 中 倒入 汗液 4.7PH 约 50ml ， 2. 正 负极 各 固定 一个 产品 ， 浸入 汗液 约 1 mm 位置 ， 固定 正 负极 间距 1 cm ， 3. 5 DC5V ， 电流 30mA, （需 配 负载 电阻, 汗液 阻值 约 100 欧） 4. 在 汗液 中 通电 每 30 秒/确认 一次 ， 电解 次数 依 依 镀层 决定 .1. Do odmerky nalejte pot 4,7 PH asi 50 ml, 2. Opravte výrobok pre každú kladnú a zápornú elektródu, ponorte ho do potu asi 1 mm a vzdialenosť medzi kladnou a zápornou elektródou zafixujte o 1 cm. 3. Napätie DC5V, prúd 30mA, (je potrebný odpor záťaže, odpor potu je asi 100 ohmov) 4. Zapnite v pote každých 30 sekúnd/raz potvrďte, počet elektrolýzy závisí od pokovovacej vrstvy. | Electro 根据 镀层 结构 和 厚度 决定 电解 ️ Najvyšším štandardom je elektrolýza 30 a povlak nemá žiadne chyby, ako je korózia, odlupovanie a tvorba pľuzgierov. | 5 KS | 验证 产 阶段 验证 Overenie počas skúšobnej výroby |
| 13 | Teplota prostredia 环境温度 | pogo pin/铜柱 Medený stĺp | Skladovanie pri vysokých teplotách | 高温 高温 85 ℃ ± 2 ℃ 储存 168H ， 结束 取出 在 室内 环境 下 恢复 2H 再 确认。。 Uchovávajte pri vysokej teplote 85 ° C ± 2 ° C 168 hodín, po vybratí vráťte na 2 roky do vnútorného prostredia hodiny na potvrdenie. | Product 表面 无 起泡 、 氧化 、 变形 、 起翘 、 明显 变色 、 镀层 脱落 等 异常 surface surface surface surface surface surface Povrch výrobku nemá žiadne abnormality, ako sú pľuzgiere, oxidácia, deformácia, deformácia, zrejmé sfarbenie a odlupovanie povlaku ; mierne zafarbenie je prijateľné. | 5 ks | 验证 产 阶段 验证 Overenie počas skúšobnej výroby |
| 14 | pogo pin/铜柱 Medený stĺp | Skladovanie pri nízkych teplotách | 在 低温 -40 ℃ ± 2 ℃ 储存 168H ， 结束 取出 在 室内 环境 下 恢复 2H 再 确认。 tor Uchovávajte pri nízkej teplote -40 ° C ± 2 ° C 168 hodín, po vybratí obnovte na 2 hodiny vo vnútornom prostredí a znova potvrďte. | Product 表面 无 起泡 、 氧化 、 变形 、 起翘 、 明显 变色 、 镀层 脱落 等 异常 surface surface surface surface surface surface Povrch výrobku nemá žiadne abnormality, ako sú pľuzgiere, oxidácia, deformácia, deformácia, zrejmé sfarbenie a odlupovanie povlaku ; mierne zafarbenie je prijateľné. | 5 ks | 验证 产 阶段 验证 Overenie počas skúšobnej výroby | |
| 15 | pogo pin/铜柱 Medený stĺp | Damp 低温 湿热 循环 Vysoká a nízka teplota vlhkého tepelného cyklu | 高湿 高温 高湿 60 ℃ ± 2 ℃/95%RH ± 3%： 12H ， 转 低温 -30 ℃: 12H ， 升温 速率 3 ℃/1 Min, 降温 速率 1 ℃/1 Min, 试验 箱内 放置 （7 个 循环） 168H ， 结束 取出 在 室内 环境 下 恢复 2H 再 确认。 Po prvé, vysoká teplota a vysoká vlhkosť 60 ℃ ± 2 ℃/95%rv ± 3%: 12 h, prepnite na nízku teplotu -30 ℃: 12 h, rýchlosť ohrevu 3 ℃/ 1 min., Rýchlosť chladenia 1 ℃/1 min., Umiestnená v testovacom boxe (7 cyklov) 168 h, ukončite vyberanie a vráťte sa na 2 h vo vnútornom prostredí na opätovné potvrdenie. | Product 表面 无 起泡 、 氧化 、 变形 、 起翘 、 明显 变色 、 镀层 脱落 等 异常 surface surface surface surface surface surface Povrch výrobku nemá žiadne abnormality, ako sú pľuzgiere, oxidácia, deformácia, deformácia, zrejmé sfarbenie a odlupovanie povlaku ; mierne zafarbenie je prijateľné. | 5 ks | 验证 产 阶段 验证 Overenie počas skúšobnej výroby |
| Grade 等级 附表 Harmonogram triedy soľného spreja |
| 10 级 ： 无 缺陷 面积 ， 外观 评级 A ， 试样 表面 外观 无变化 ； rade rade rade rade rade ； rade rade rade rade rade rade rade ； rade ； ； rade rade rade rade rade ； rade ； rade ； ； rade rade rade rade |
| 9%超过 ： 面积 占比 超过 超过 0,1%， 外观 评级 B ， 试样 表面 有 轻微 到 中度 的 变色 ； rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade rade ； povrch má mierne až stredné zafarbenie; |
| 8 级 ： 缺陷 面积 占比 介于 0,1%～ 0,25%， 外观 评级 C ， 试样 表面 严重 变色 或 有 极 极 轻微 的 的 腐蚀 rade rade rade rade rade rade rade rade rade rade area area area area area area area area area area area hodnotenie je C. Povrch vzorky je silne sfarbený alebo má veľmi slabú koróziu; |
| 7 级 ： 缺陷 面积 占比 0,25%～ 0,5%， 外观 评级 D ， 试样 表面 严重 的 的 光火 出现 极 轻微 轻微 的 腐蚀 产物 ； Úroveň 7: Oblasť defektu predstavuje 0,25%až 0,5%a hodnotenie vzhľadu je D. Silná strata svetla na povrchu vzorky vykazuje veľmi mierne produkty korózie; |
| 6 级 ： 缺陷 面积 占比 0,5%～ 1,0%， 外观 评级 E ， 试样 表面 严重 的 失 光 ， 或 在 在 试样 局部 表面 上 布 有 薄层 薄层 的 腐蚀 产物 产物 或 L. Úroveň 6: Účty oblasti defektu pre 0,5% až 1,0% je hodnotenie vzhľadu E, povrch vzorky je vážne stratený alebo je na čiastočnom povrchu vzorky tenká vrstva korózneho produktu alebo jamky |
| 5 级 ： 缺陷 面积 占比 1,0%～ 2,5%， 外观 评级 F ， 试样 表面 有 腐蚀 产物 或 点 蚀 ， ， 且 其中 之 一种 分布 在 整个 试样 试样 表面 上 ； ； Úroveň 5: Vady predstavovali 1,0%až 2,5 %, hodnotenie vzhľadu F, na povrchu vzorky sú produkty korózie alebo korózna korózia a jeden z nich je distribuovaný na celom povrchu vzorky; |
| 4 级 ： 缺陷 面积 占比 2,5%～ 5%， 外观 评级 G ， 试样 表面 上 有 厚 的 腐蚀 产物 层 或 点 点 蚀 ； Úroveň 4: Oblasť defektu predstavuje 2,5%až 5%, hodnotenie vzhľadu je G a na povrchu vzorky je hrubá vrstva korózneho produktu alebo jamky; |
| 3 级 ： 缺陷 面积 占比 5%～ 10%， 外观 评级 H ， 试样 表面 上 有 非常 非常 的 腐蚀 产物 层 层 或 点 蚀 ， 并 有 深 的 的 ； ； ； ； ； ； ； ； ； ； 10%, hodnotenie vzhľadu je H, na povrchu vzorky je veľmi hrubá vrstva korózneho produktu alebo jamková korózia a existuje hlboká jamková korózia; |
| 2 级 ： 缺陷 面积 占比 10%～ 25%， 外观 评级 I ， 试样 出现 了 基 体 金属 腐蚀 的 的 现象 ； ； Úroveň 2: Oblasť defektu predstavuje 10%až 25%, vzhľad je hodnotený ako I a vzorka má koróziu základného kovu; |
| Úroveň 1: Oblasť defektu predstavuje 25%až 50%, čo je závažný korózny jav. |
