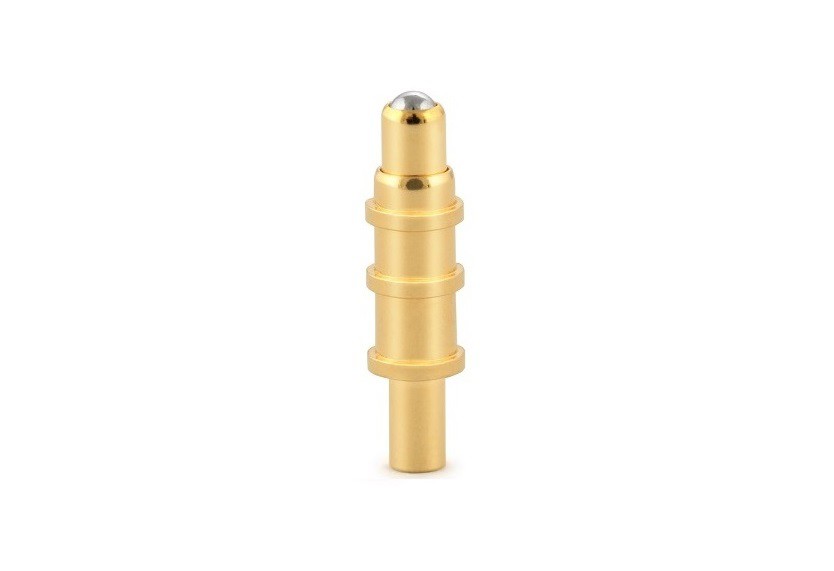

Konštrukcia a požiadavky na kontaktný koniec pinového konektora Pogo
1. Konštrukčné požiadavky na koncový kontakt
je neštandardný typ kontaktu. Je navrhnutý podľa káblových požiadaviek celého stroja. Najprv je potrebné potvrdiť veľkosť zásuvného konca, spôsob inštalácie produktu, formu vzhľadu a špecifikáciu kábla. V prípade, že je obtiažne potvrdiť kábel, navrhnite otvor pre vedenie podľa kontaktného čísla. Otvor na vedenie môže spĺňať potreby drôtov s veľkým prierezom drôtu. Pomer priemeru drôteného jadra k vnútornému priemeru zváracej misky je všeobecne 0,5-0,7; Pri pripájaní drôtu je princíp konštrukcie taký, že priemer jadra kábla a pripojovacieho otvoru kontaktu je vhodný a pomer priemeru jadra drôtu k vnútornému priemeru zváracieho otvoru je spravidla 0,6-0,8.
2. Požiadavky na tvar koncového kontaktu
V konektore pogo pin je kontaktný kus nevyhnutnou súčasťou konektora a jeho hlavnou funkciou je zodpovedať za prenos signálu. V procese navrhovania konektora je kontakt tvorený spojovacím koncom a zadným koncom. Protiľahlý koniec sa vo všeobecnosti skladá z elastických častí a pevných častí, aby sa zabezpečila spoľahlivosť kontaktu medzi zástrčkou konektora a zásuvkou; zadný koniec kontaktu je zodpovedný za káblové spojenie medzi zariadením, prepojenie medzi plošnými spojmi, alebo Prepojenie medzi káblom a doskou sa používa pri pripojení kábla. Koncový koniec konektora možno rozdeliť do štyroch typov: typ zváracieho drôtu, typ krimpovacieho drôtu, typ prepichnutia izolácie a typ bezspájkového vinutia; použitie Na doske plošných spojov možno formy kontaktných zakončení rozdeliť do štyroch typov: priame zváranie, oblúkové zváranie, povrchová montáž a bezspájkovaný typ zalisovania.
