Požiadavky na dizajn konca pinového konektora Pogo
Konektor Pogo Pin sa skladá hlavne zo 6 častí, a to drieku ihly, pružiny, keramickej guľôčky, trubice ihly, plastu, uzáveru (základné požiadavky na inštaláciu zákazníka môžu byť vybavené plastovým CAP na ochranu hriadeľa ihly). Pozrime sa' na požiadavky na tvar kontaktnej svorky pogo kolíkového konektora.
1. Dizajnové požiadavky na koniec kontaktu:

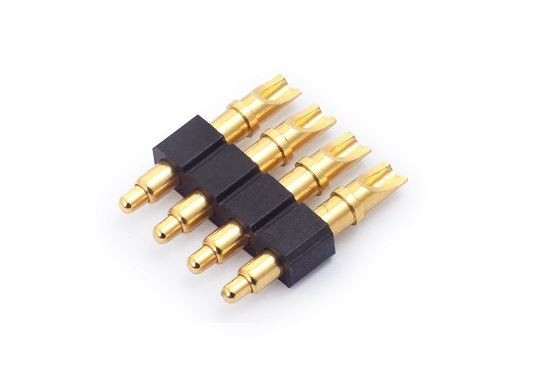

je neštandardný typ kontaktu, navrhnutý podľa požiadaviek na kábel celého stroja, najprv potvrďte veľkosť zásuvného konca, formu inštalácie produktu, režim vzhľadu a špecifikáciu kábla. Ak nie je možné určiť kábel, zásadou, ktorú treba dodržiavať, je navrhnúť otvor pre vedenie podľa čísla dielu kontaktu. Otvor na vedenie môže spĺňať požiadavky drôtov s veľkým prierezom drôtu. Pomer priemeru jadrového drôtu drôtu k vnútornému priemeru zváracej misky je zvyčajne 0,5-0,7; Pri pripájaní drôtu je princíp konštrukcie taký, že priemer jadra kábla a pripojovacieho otvoru kontaktu je vhodný a pomer priemeru jadra drôtu k vnútornému priemeru zváracieho otvoru je zvyčajne 0,6-0,8.
2. Požiadavky na formu ukončenia kontaktu:
V pogo pin konektore je kontakt dôležitou súčasťou konektora, ktorý nesie hlavne prenos signálu. V dizajne konektora sa kontakt skladá z protiľahlého konca a zadného konca. Spojovací koniec sa zvyčajne skladá z elastických častí a pevných častí, aby sa zabezpečila spoľahlivosť kontaktu medzi zástrčkou konektora a zásuvkou; zadný koniec kontaktu má realizovať káblové spojenie medzi zariadením, prepojenie medzi plošnými spojmi alebo káblom a Prepojenie medzi doskami sa používa na káblové prepojenie. Koncovka konektora má typ zváracieho drôtu, typ krimpovacieho drôtu a typ s prepichovaním izolácie (IDC, typ bezspájkovaného vinutia, používaný pre dosky s plošnými spojmi, kontakty Formy ukončenia zahŕňajú priame zváranie, ohybové zváranie, povrchovú montáž a zváranie). bezplatný typ vtlačenia.
