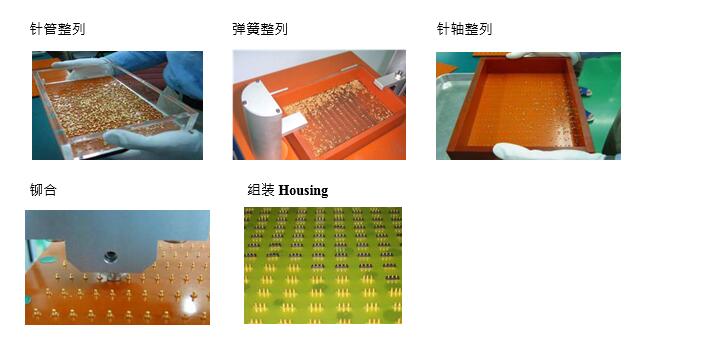

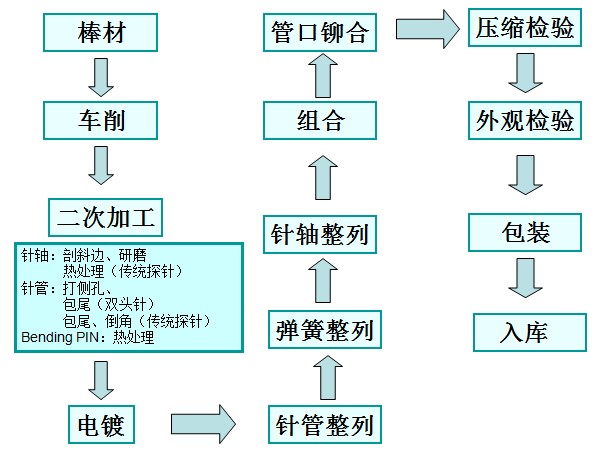

Proces výroby konektora Pogo Pin
Materiál drieku / trubice ihly:
Hlavnou funkciou konektora je, že počet vedení signálu a zasunutia a odpojenia je vysoký, takže je potrebná aj vodivosť a elasticita (medza klzu) materiálu.
1-1: Mosadz (BRASS): zliatina medi a zinku, jej vodivosť je dobrá, vodivosť je asi 26 percent ~ 29 percent (IACS), podľa podielu medi možno rozdeliť na C2680 (JIS) a C3604 , C3601 (vyžadované tepelné spracovanie)
1-2: Fosforový bronz (PHOSPHOR BRONZE): zliatina medi a cínu, jej vodivosť je horšia ako mosadz, vodivosť je približne 13 percent . Ale jeho elasticita a pružnosť sú dobré
Je vhodný pre rúry s procesom ťahania a jeho klasifikáciu možno rozdeliť na C5440, C5191 a C5210 podľa obsahu cínu. Čím vyšší obsah cínu, tým horšia vodivosť a lepšia elasticita.
1-3: Tepelne upravené zliatiny medi: Napríklad berýliová meď (BERYLLIUM ALLOY) má dobrú elektrickú vodivosť a elasticitu, ale jej cena je vysoká.
Materiály použité na Housing & Cap:

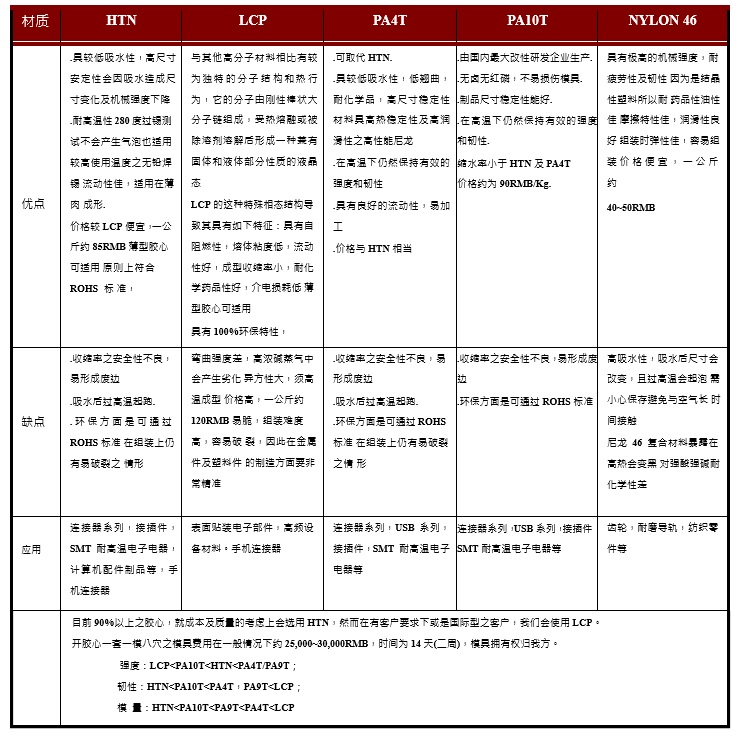

Poskytnite hlavnú konštrukciu a izoláciu konektora a umiestnite do neho Pogo PIN. Použité materiály: Veľkosť, tvar a použitie konektorov sú veľmi rozdielne, preto sú rôzne aj použité technické plasty. Pri navrhovaní konektorov by sa ako faktory na výber vhodných technických plastov mali zvážiť teplotná odolnosť, tekutosť, mechanická pevnosť, elektrický výkon, požiadavky na ochranu životného prostredia a náklady. Bežne používané technické plasty sú LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC atď.
Pretože samotný LCP má vlastnosti spomaľujúce horenie, môže dosiahnuť úroveň UL94 V-0 bez pridania retardéra horenia, takže LCP môže rýchlo splniť požiadavky smernice RoHS a bezhalogénové. HTN, PA4T a PA9T sú nylonové materiály a na dosiahnutie UL94 V-triedy 0 je potrebné pridať retardéry horenia, výrobcovia HTN, PA4T a PA10T vyhlasujú, že materiály príslušných tried používajú bezhalogénové spomaľovače horenia.
