Základný úvod do POGO PIN kódu

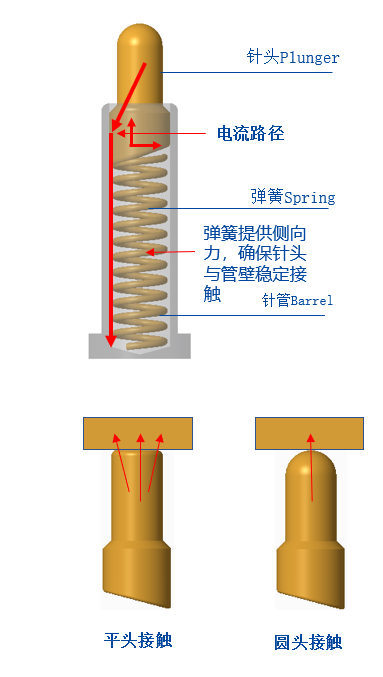

Prečo má POGO PIN skosenú štruktúru: Spodná časť piestu pogo pinu je zvyčajne skosená konštrukcia. Funkciou skosenej konštrukcie je zabezpečiť, aby kolík Pogo udržal ihlu (piest) v kontakte s vnútornou stenou ihly (trubice), keď pracuje tak, aby prúd hlavne prechádzal. Pozlátená ihla (piest) a ihla (tuba) pre zabezpečenie stability a nízkej impedancie pogo pinu.
Prečo POGO PIN používa štruktúru s okrúhlou hlavou? Pretože Pogo Pin je zvyčajne relatívne malý, požadovaná elasticita nie je taká silná. Ak sa používa na powerbanke alebo osvetlení, elasticita je štyri až päťsto gramov alebo dokonca jeden alebo dva kilogramy. Prirodzene, je lepšie ho sploštiť. , Kontaktná plocha plochej hlavy je významná a jej sila je dostatočná na to, aby zlomila oxidovú vrstvu kontaktnej plochy a urobila ju plne kontaktnou. Väčšina okrúhlych hláv sa používa na náhlavných súpravách Bluetooth TWS a inteligentných náramkových hodinkách. Maximálna elastická sila nepresahuje 150 gramov (elastická sila náprstky nabíjacej skrinky je medzi 20 - 35 gf) a kontakt medzi povrchom a povrchom sa rozptýli a medený stĺpik na konci slúchadiel sa nezlomí. Oxidová vrstva je nedostatočná, čo vedie k zlému kontaktu a zlému kontaktu. V tomto okamihu, ak sa na nadviazanie kontaktu medzi bodmi a povrchom použije štruktúra okrúhlej hlavy, elastická sila sa zhromaždí na jednom bode a kontakt bude prirodzene oveľa postačujúcejší.
Výkonnostný parameter/výkonnostný parameter
kľúčové výkonnostné parametre
A. Pracovné napätie: menej ako 12 voltov DC
B. Menovitý prúd: 1,0 ampéra / kolík
C. Pracovná teplota: -40°C až 85°C.
D. Skladovacia teplota: 25°C+/-3°C.
E. Vlhkosť pracovného prostredia: 10% R.H. až 90% R.H.
F. Trvanlivosť (životnosť): 10 000 cyklov.
G. Kontaktný odpor: 200 mOhm Max. @working zdvih
(Počas pracovného zdvihu: 200mOhm/Max)
Výrobný proces pogo pinu
Spôsob montáže pogo kolíka/spôsob montáže produktu

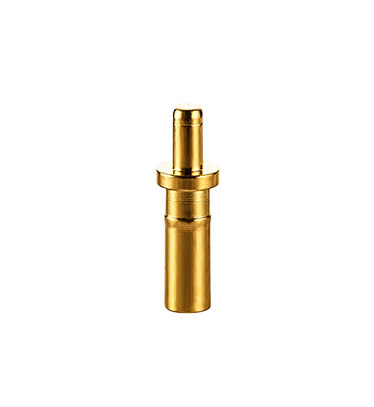

Kolík (piest): Mosadzný pozlátený (C3604), hrúbka galvanickej vrstvy sa líši podľa rôznych aplikácií. Všeobecne platí, že poniklovaný 1,25 ~ 2,5 um (prevedený na 50 ~ 100 μ ") a potom pozlátený 0,075 ~ 0,75 um (prevedený na 3 ~ 30 μ "), alebo kompozitný proces pokovovania.
Ihlová trubica (hlaveň): Mosadzná pozlátená (C3604), hrúbka galvanickej vrstvy sa mení pri rôznych príležitostiach. Všeobecne platí, že poniklovaný 1,25 ~ 2,5 um (prevedený na 50 ~ 100 μ ") a potom pozlátený 0,075 ~ 0,75 um (prevedený na 3 ~ 30 μ "), alebo kompozitný proces pokovovania.

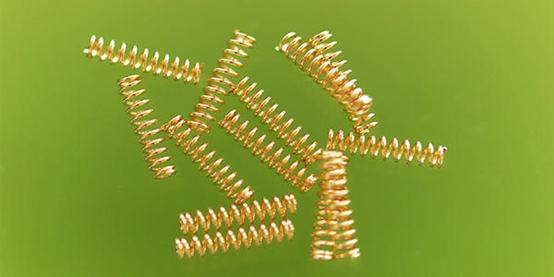

Pružina: SUS 304 alebo SWP (klavírny drôt)
Puzdro: PA46, PA9T, z ktorých PA4T a LCP môžu byť použité ako materiál bez halogénov
Kryt (CAP): PA46, PA9T, z ktorých PA4T a LCP môžu byť vyrobené z materiálov bez halogénov

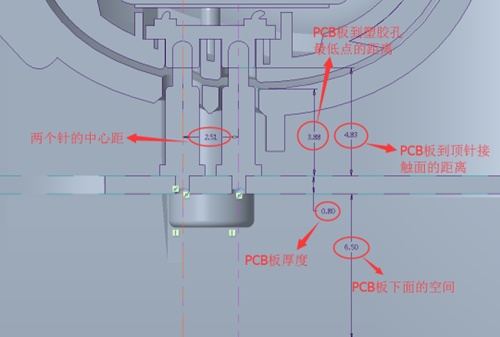

Aké parametre je potrebné potvrdiť pri použití špendlíka Pogo v dizajne front-endu?
(1) Potvrďte vzdialenosť od dosky s plošnými spojmi ku kontaktnej ploche medeného stĺpika na konci slúchadiel (to znamená pracovnú výšku PIN KÓDU POGO).
(2) Potvrďte vzdialenosť od dosky s plošnými spojmi k plastovému povrchu nabíjacej skrinky (to znamená maximálnu výšku ihly POGO PIN, ihla nesmie prekročiť túto výšku).
(3) Potvrďte vzdialenosť medzi stredom ihly PIN a stredom kruhu
(Pri lepení neskôr potvrďte veľkosť klobúka, aby ste predišli rušeniu počas záplat SMT).
(4) Potvrďte veľkosť dosky s plošnými spojmi a priestor pod doskou
(Optimalizované a vylepšené pre POGO PIN).
PS: Priemer dosky s plošnými spojmi sa odporúča byť 1,6 mm, a náprstok sa odporúča vyrobiť do priechodnej konštrukcie, aby bol efekt lepší a mal nasledujúce výhody: (1) Náplasť je pevnejšia; (2) Priestor ihlovej trubice sa zväčší, ihla sa viac stlačí a kontakt je postačujúcejší.
Prečo by mala byť spodná časť ihly skosená: Ak je plochá, prúd bude vedený pružinou, ktorá má vysoké nároky na pružinu, a pružina je taká tenká, že sa dá ľahko vyhorieť.
