Pogo kolíky pre riešenia nabíjania TWS
V porovnaní s bežnými káblovými slúchadlami sa slúchadlá Bluetooth používajú pohodlnejšie. S neustálou aktualizáciou technológie sa kvalita zvuku slúchadiel Bluetooth stále viac približuje ku káblovým slúchadlám; od Apple iPhone 7 bol zrušený 3,5 mm konektor pre slúchadlá, čo je ešte dôležitejšie. Vývoj náhlavných súprav Bluetooth.

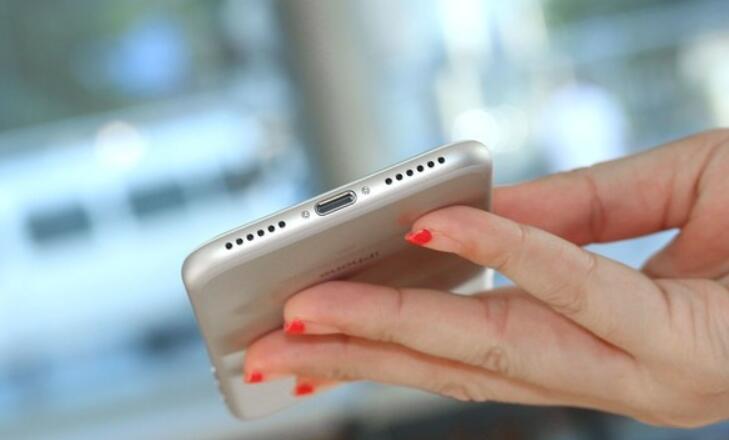

iPhone bez tradičného 3,5 mm konektora pre slúchadlá

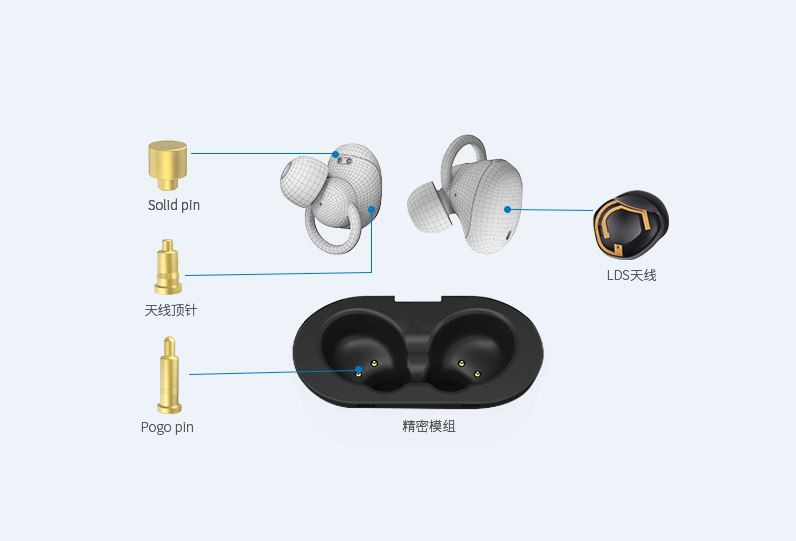

Najzrejmejší rozdiel medzi slúchadlami Bluetooth a tradičnými káblovými slúchadlami je v tom, že neexistuje žiadny dlhý kábel slúchadiel a zvukové signály sa prijímajú cez Bluetooth, takže slúchadlá Bluetooth majú nezávislé obvody a napájacie zdroje a možno ich nabíjať na každodenné používanie ako mobilný telefón; dnes chceme Tento článok predstavuje typy pogo kolíkov používaných v nabíjacom priestore slúchadiel Bluetooth TWS (True Wireless Stereo).
Na nabíjacom boxe slúchadiel TWS sme videli rôzne špecifikácie pogo pinov (pogo pin konektory), vrátane 2Pin, 3Pin, 5Pin atď. Použitie pogo pinov je pravidelné a celé je rozdelené na 2Pin pogo piny a 3Pin pogo špendlíky. a ďalšie piny. Aké sú teda využitie toľkých pogo pinov?

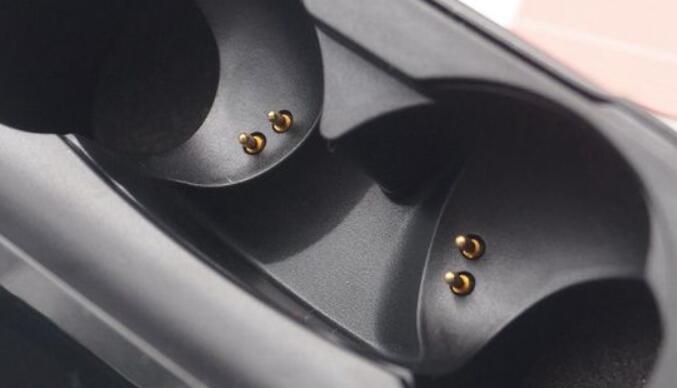

1. 2Pin pogo pin riešenia:
Konštrukcia 2Pin pogo kolíka je najbežnejšia na trhu a tento dizajn môže spĺňať prísne potreby nabíjania náhlavnej súpravy TWS. Dva kolíky sú kladné a záporné a používajú sa na prenos energie z priehradky na batérie nabíjacej skrinky TWS do slúchadiel. Týmto spôsobom, ak sa TWS používa ako náhlavná súprava Bluetooth na hovory, jedna náhlavná súprava funguje a druhá náhlavná súprava sa dá vložiť do nabíjacej priehradky na doplnenie energie; takýto cyklus používania môže spĺňať potreby ultra dlhej životnosti batérie.
Predtým 2Pin pogo piny nemohli brať do úvahy komunikáciu pri napájaní. Preto, aby sa pridali personalizované funkcie, továreň na slúchadlá TWS vyskúšala 3Pin pogo kolíky, 5Pin pogo kolíky a ďalšie dizajnové schémy, ktoré tiež priniesli zvýšený objem produktu a ťažkosti pri montáži. Je to komplikované a prináša to zvýšenie nákladov.
2. 3Pin pogo pin riešenie
Konštrukcia 3Pin pružinového náprstku okrem 5V nabíjania a uzemnenia pridáva kolík pre napätie batérie headsetu, ktorý slúži na meranie skutočného výkonu headsetu.

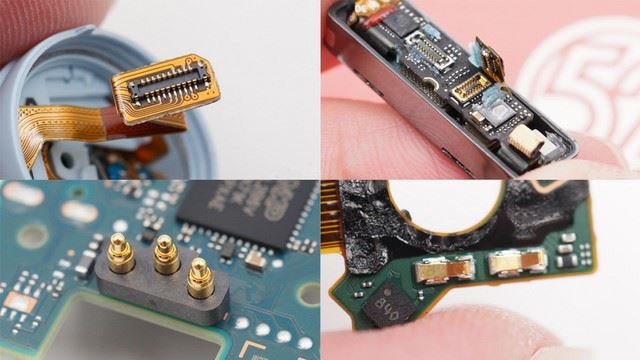

3kolíkový nabíjací kolík 3kolíkový nabíjací kolík

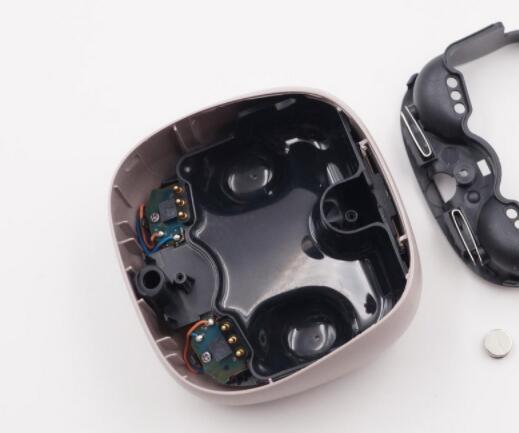

Náhlavná súprava TWS Bluetooth s 3kolíkovým nabíjacím kolíkom Náhlavná súprava TWS Bluetooth s 3kolíkovým nabíjacím kolíkom
3kolíkový nabíjací kolík pre nabíjacie puzdro slúchadiel Bluetooth 3kolíkový nabíjací kolík pre nabíjacie puzdro slúchadiel Bluetooth
3. 5Pin pogo pin riešenie
Konštrukcia 5Pin pružinového náprstku zohľadňuje vyššie uvedené dva účely a má viac funkcií.
Tento druh dizajnu možno vidieť iba v špičkových náhlavných súpravách Bluetooth TWS, ktoré sú pomerne zriedkavé. Dá sa použiť na prenos dát v internom úložisku náhlavnej súpravy, aktualizáciu firmvéru náhlavnej súpravy, protokolovú dátovú komunikáciu a ďalšie funkcie.
