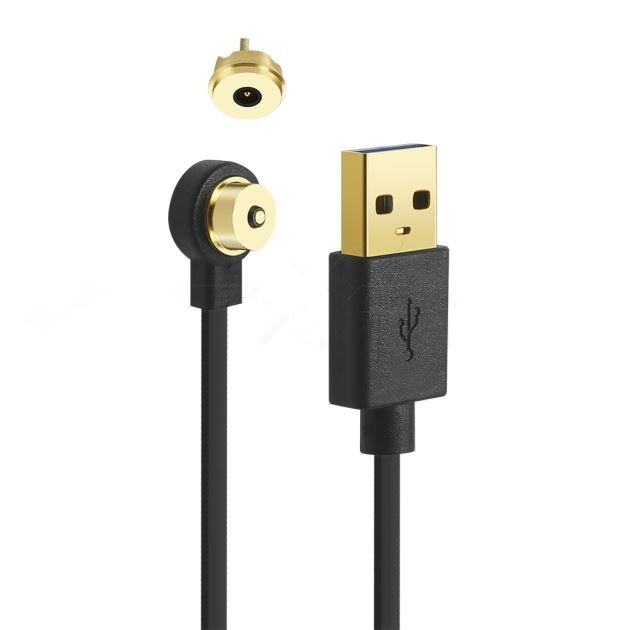

Požiadavky na kontakt pogo pin konektora
Po prvé, požiadavky na dizajn konca kontaktu:
je neštandardný typ kontaktu. Je navrhnutý podľa káblových požiadaviek celého stroja. Najprv je potrebné určiť veľkosť zásuvného konca, formu inštalácie produktu, spôsob vzhľadu a špecifikáciu kábla. Ak nie je možné určiť kábel, zásadou, ktorú treba dodržiavať, je navrhnúť otvor pre vedenie podľa čísla dielu kontaktu. Otvor na vedenie musí spĺňať požiadavky na drôty s veľkým prierezom. Pomer priemeru jadrového drôtu drôtu k vnútornému priemeru zváracej misky je zvyčajne 0,5-0,7; Pri pripájaní drôtu je konštrukčný princíp taký, že priemer jadra kábla a spojovací otvor kontaktu by mali byť navzájom konzistentné a pomer priemeru jadrového drôtu drôtu k vnútornému priemeru zvárania. otvor je zvyčajne 0,6-0,8.
Po druhé, požiadavky na kontaktný koncový formulár:
V konektore pogo pin je kontakt dôležitou súčasťou konektora a jeho hlavnou funkciou je prenos signálov. Pri konštrukcii konektora sa kontakt skladá z dvoch častí: protiľahlého konca a zadného konca. Spojovací koniec sa zvyčajne skladá z elastických častí a pevných častí, aby sa zabezpečila spoľahlivosť kontaktu medzi zástrčkou konektora a zásuvkou; koniec kontaktu môže realizovať káblové spojenie medzi zariadením, prepojenie medzi plošnými spojmi alebo káblom Prepojenie medzi doskou a doskou sa používa v káblovom prepojení. Svorkový koniec konektora má typ zváracieho drôtu, typ krimpovacieho drôtu a typ s prepichovaním izolácie (IDC, typ bezspájkovaného vinutia, používaný na doske s plošnými spojmi, formy pripojenia kontaktných svoriek zahŕňajú priame zváranie, ohybové zváranie, povrchovú montáž, a typ bez zvárania vtlačením.
