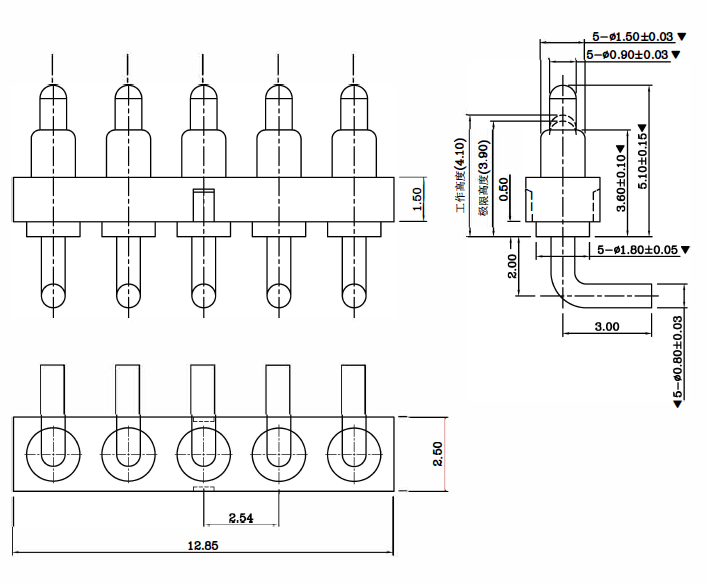

Pravý anjel 5PIN mužský a ženský Pogo kolíkový konektor
Pružinový náprstok je sonda pružinového typu tvorená tromi základnými časťami ihly, trubicou ihly a pružinou po prinitovaní presným nástrojom. Nazýva sa tiež pogo pin, pogopin pružinový elektródový stĺpec, Spring Loaded alebo pogopin. Spodná časť ihly pružinového náprstku je zvyčajne skosená štruktúra.
Funkciou skosenej štruktúry je zabezpečiť, aby pogopin udržiaval ruku v kontakte s vnútornou stenou ihlovej trubice, keď pracuje, takže prúd prechádza hlavne cez pozlátenú ihlu a ihlovú trubicu, aby sa zabezpečila stabilita a nízka impedancia pogopínu.
Pružinové náprstky sa vo všeobecnosti používajú v presných spojoch v elektronických produktoch, ako sú mobilné telefóny, komunikácie, automobily, zdravotníctvo, letectvo atď.; keďže pružinový náprstok je vynikajúca sonda, objem môže byť veľmi malý, takže môže znížiť náklady na pripojenie pri použití v presných konektoroch. Znížte hmotnosť zariadenia, ušetrite miesto a skrášlite vzhľad produktu (ako sú ultratenké mobilné telefóny, inteligentné hodinky, elektronické cigarety atď.).
Šesť bežných štýlov a funkcií pogopinov:
Pogopin s plochým dnom: dobrá stabilita, spodok ihlovej trubice má ploché dno, ľahko sa spájkuje s doskou PCB
Plug-in pogopin: Na konci trubice ihly je polohovací kolík a keď je prispájkovaný k doske PCB, nedôjde k žiadnej odchýlke a efekt polohovania je dobrý;
Ohýbanie pogopinu: chvost je ohnutý, čo poskytuje dizajnérom viac možností využitia priestoru;
Dvojhlavý pogopin: Konštrukcia dvojhlavého a dvojčinného pogopinu umožňuje inžinierom mať väčšiu flexibilitu priestoru pri obojsmernom pripojení dosky k doske
Spájkovací drôt pogopin: vhodný pre koniec kábla, ľahko sa spájkuje s drôtom
Závitový pogopin: produkty so špeciálnymi špecifikáciami môžu spĺňať rôzne potreby zákazníkov.
