Štruktúra pogo pin konektora
S rozvojom trhu a modernizáciou produktovej technológie sa čoraz viac spotrebiteľov neobmedzuje len na multifunkčnosť produktu, ale usiluje aj o štýlový vzhľad a malý a tenký vzhľad. Ale pokiaľ ide o výrobu a dizajn, takýto produkt je obrovskou výzvou pre všetkých inžinierov elektronických produktov. Kvôli konštrukčnému konštrukčnému priestoru a štandardným špecifikáciám konektorov je pre inžinierov ťažké mať dobrý výber na jeho dokončenie. Okrem toho majú pogo kolíky zjavné výhody, pokiaľ ide o náklady na montáž, životnosť, cyklus vzoriek a náklady v konštrukčnom priestore.
Hlavnou funkciou pogo pinu je nadprúd v rozsahu od 20MA-10A. Predovšetkým existujú prísne predpisy týkajúce sa požiadaviek na priemer, výšku a pokovovanie špendlíka pogo.

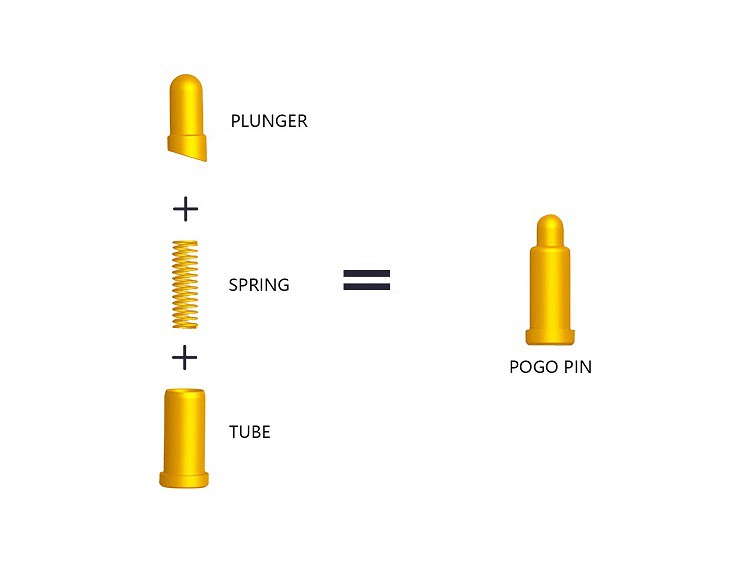

Ihla pogo pin vyžaduje hladký povrch do malej okrúhlej pologule. Požiadavky na dizajn ihly pre pogo kolíky POGOPIN.

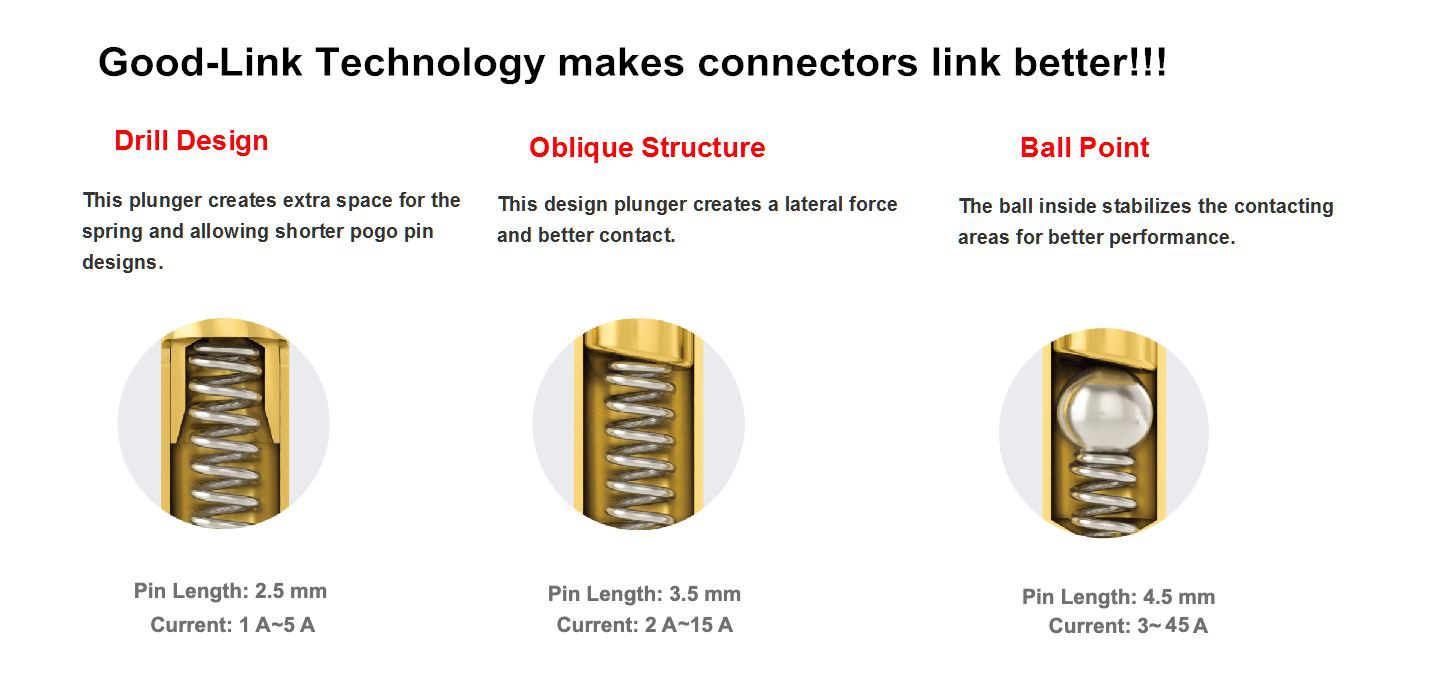

Skosenie: Aby sa zabezpečilo, že ihla bude pri práci vždy v kontakte s trubicou ihly, Tyco Hanze zrezal koniec ihly, ktorý je v kontakte s pružinou, do skosenia. Tento dizajnový koncept môže zabezpečiť nízku a stabilnú kontaktnú impedanciu, aby sa zabezpečila stabilná vodivosť produktu. Dizajn zadného vŕtania je dobrou voľbou pre konektory malých rozmerov, ktoré môžu spĺňať požiadavky zákazníkov na elasticitu
Dĺžka zodpovedajúcej pružiny tohto dizajnu môže presiahnuť dĺžku rúrky ihly. V prípade obmedzeného priestoru môže konštrukcia spätného vŕtania získať stabilný pružný zdvih. Dizajn s plochým dnom nebude neprístupný kvôli určitým podmienkam na štruktúre ihly a trubice ihly, čo spôsobí, že prúd bude prechádzať trubicou ihly a stena trubice ihly pôjde rovno pozdĺž pružiny, čo spôsobí, že odpor bude príliš veľký a napätie klesne vo veľkom oblúku.
Sme výrobca pogo pinov, high-tech podnik so zameraním na presné pripojenie, vývoj technológií ako jadro a integráciu R&D, výroby a predaja.
