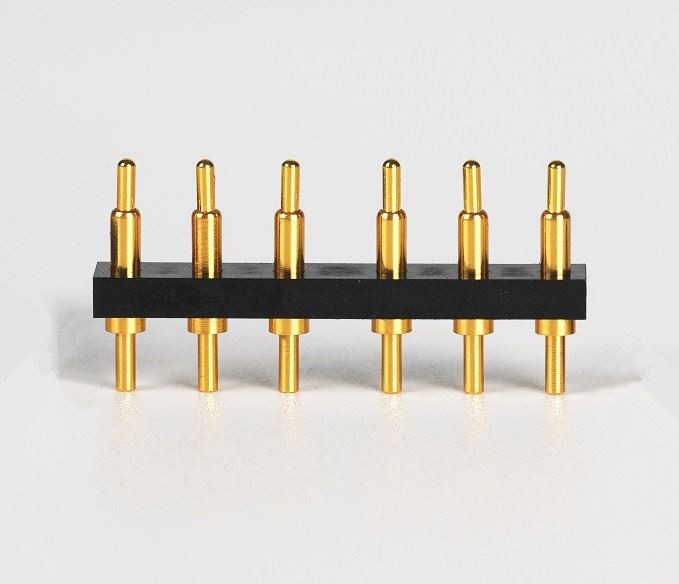

Konektory sa tiež nazývajú konektory. Tiež známy ako konektory a zásuvky v Číne, vo všeobecnosti sa vzťahuje na elektrické konektory. Ide o zariadenie, ktoré spája dve aktívne zariadenia prenášajúce prúd alebo signál.
Samčí koniec a samičí koniec môžu po kontakte prenášať informácie alebo prúd, nazývaný tiež konektor.
Výhody konektorov
1. Zlepšiť výrobný proces
Konektory zjednodušujú proces montáže elektronických produktov. Tiež zjednodušuje proces hromadnej výroby;
2. Jednoduchá údržba
Ak dôjde k poruche elektronického komponentu, chybný komponent možno rýchlo vymeniť, keď je konektor nainštalovaný;
3. Jednoduchá aktualizácia
S pokrokom v technológii môžu byť komponenty aktualizované, keď sú konektory nainštalované, a staré môžu byť nahradené novými a lepšími komponentmi;
4. Zlepšite flexibilitu dizajnu
Používanie konektorov poskytuje inžinierom väčšiu flexibilitu pri navrhovaní a integrácii nových produktov a pri zostavovaní systémov z komponentov.
Základný výkon konektorov
Základný výkon konektorov možno rozdeliť do troch kategórií: mechanický výkon, elektrický výkon a environmentálny výkon. Ďalšou dôležitou mechanickou vlastnosťou je mechanická životnosť konektora. Mechanická životnosť je vlastne index odolnosti, ktorý sa v národnej norme GB5095 nazýva mechanická prevádzka. Berie jedno zasunutie a jedno vytiahnutie ako cyklus a posúdi, či konektor môže normálne dokončiť svoju pripojovaciu funkciu (napríklad hodnotu prechodového odporu) po špecifikovanom cykle zasunutia a vytiahnutia.
1. Mechanické vlastnosti Zásuvná sila je dôležitá mechanická vlastnosť z hľadiska spojovacej funkcie. Vkladacia sila je rozdelená na vkladaciu silu a extrakčnú silu (extrakčná sila sa tiež nazýva separačná sila) a požiadavky oboch sú odlišné. V príslušných normách sú ustanovenia pre maximálnu silu vkladania a minimálnu silu oddeľovania, čo znamená, že z hľadiska použitia by sila vkladania mala byť malá (preto štruktúra s nízkou silou vkladania LIF a bez sily vkladania ZIF ), a ak je oddeľovacia sila príliš malá, ovplyvní spoľahlivosť kontaktu. Zasúvacia sila a mechanická životnosť konektora súvisia so štruktúrou kontaktu (kladný tlak), kvalitou povlaku (koeficient klzného trenia) kontaktnej časti a rozmerovou presnosťou (zarovnaním) usporiadania kontaktov.
2. Elektrické vlastnosti Medzi hlavné elektrické vlastnosti konektorov patrí prechodový odpor, izolačný odpor a elektrická pevnosť.
①Odpor kontaktu Vysokokvalitné elektrické konektory by mali mať nízky a stabilný kontaktný odpor. Kontaktný odpor konektorov sa pohybuje od niekoľkých miliohmov až po desiatky miliohmov.
② Izolačný odpor je mierou izolačného výkonu medzi kontaktmi elektrického konektora a medzi kontaktmi a plášťom a jeho veľkosť sa pohybuje od stoviek megaohmov po niekoľko gigaohmov.
③ Dielektrická pevnosť alebo výdržné napätie, dielektrické výdržné napätie, charakterizuje schopnosť konektora odolať menovitému testovaciemu napätiu medzi kontaktmi alebo medzi kontaktmi a plášťom.
④ Ďalšie elektrické vlastnosti. Útlm úniku elektromagnetického rušenia má vyhodnotiť účinok tienenia elektromagnetického rušenia konektora a útlm úniku elektromagnetického rušenia má vyhodnotiť účinok tienenia elektromagnetického rušenia konektora, ktorý sa všeobecne testuje vo frekvenčnom rozsahu 100 MHz ~ 10 GHz. Pre RF koaxiálne konektory existujú aj elektrické indikátory, ako je charakteristická impedancia, vložný útlm, koeficient odrazu a pomer stojatých vĺn napätia (VSWR). V dôsledku rozvoja digitálnej technológie na pripojenie a prenos vysokorýchlostných digitálnych impulzných signálov sa objavil nový typ konektora, a to vysokorýchlostný signálový konektor. V súlade s tým sa z hľadiska elektrického výkonu okrem charakteristickej impedancie objavili aj niektoré nové elektrické indikátory. , ako je presluch (crosstalk), oneskorenie prenosu (oneskorenie), časové oneskorenie (skew) atď.
3. Environmentálne vlastnosti Bežné environmentálne vlastnosti zahŕňajú odolnosť voči teplote, odolnosti voči vlhkosti, odolnosti voči soľnej hmle, vibráciám a nárazom atď.
①Teplotná odolnosť V súčasnosti je maximálna pracovná teplota konektora 200°C (okrem niekoľkých vysokoteplotných špeciálnych konektorov) a minimálna teplota je -65°C. Pretože prúd generuje teplo v kontaktnom bode, keď konektor funguje, čo má za následok zvýšenie teploty, všeobecne sa predpokladá, že prevádzková teplota by sa mala rovnať súčtu teploty okolia a nárastu teploty kontaktného bodu. V niektorých špecifikáciách je jasne špecifikovaný maximálny nárast teploty povolený konektorom pri menovitom prevádzkovom prúde.
② Vniknutie odolnosti proti vlhkosti ovplyvní izolačný výkon spojenia h a koroduje kovové časti. Podmienky testu konštantného vlhkého tepla sú relatívna vlhkosť 90%~95% (podľa špecifikácií produktu až do 98%), teplota +40±20℃ a čas testu je najmenej 96 hodín podľa predpisov o produkte. Test striedavého vlhkého tepla je náročnejší.
③Keď konektor odolný voči soľnej hmle pracuje v prostredí obsahujúcom vlhkosť a soľ, vrstva povrchovej úpravy jeho kovových konštrukčných častí a kontaktných častí môže spôsobiť galvanickú koróziu, ktorá ovplyvňuje fyzikálne a elektrické vlastnosti konektora. Na vyhodnotenie schopnosti elektrických konektorov odolávať tomuto prostrediu je špecifikovaný test soľnou hmlou. Konektor sa zavesí do testovacej skrinky s kontrolovanou teplotou a roztok chloridu sodného so špecifikovanou koncentráciou sa postrieka stlačeným vzduchom, aby sa vytvorila atmosféra soľnej hmly. Doba pôsobenia je určená špecifikáciou produktu, minimálne 48 hodín.
④Vibrácie a otrasy Odolnosť voči vibráciám a otrasom sú dôležitými vlastnosťami elektrických konektorov, najmä v špeciálnych aplikačných prostrediach, ako je letectvo a kozmonautika, železničná a cestná doprava. dôležitým ukazovateľom sexuality. V príslušných testovacích metódach sú jasné ustanovenia. Rázová skúška špecifikuje maximálne zrýchlenie, trvanie a tvar rázového impulzu, ako aj čas prerušenia elektrickej kontinuity.
⑤Iné environmentálne vlastnosti Podľa požiadaviek na použitie medzi ďalšie environmentálne vlastnosti elektrického konektora patrí tesnenie (únik vzduchu, tlak kvapaliny), ponorenie do kvapaliny (schopnosť odolávať poškodeniu špecifických kvapalín), nízky tlak vzduchu atď.
