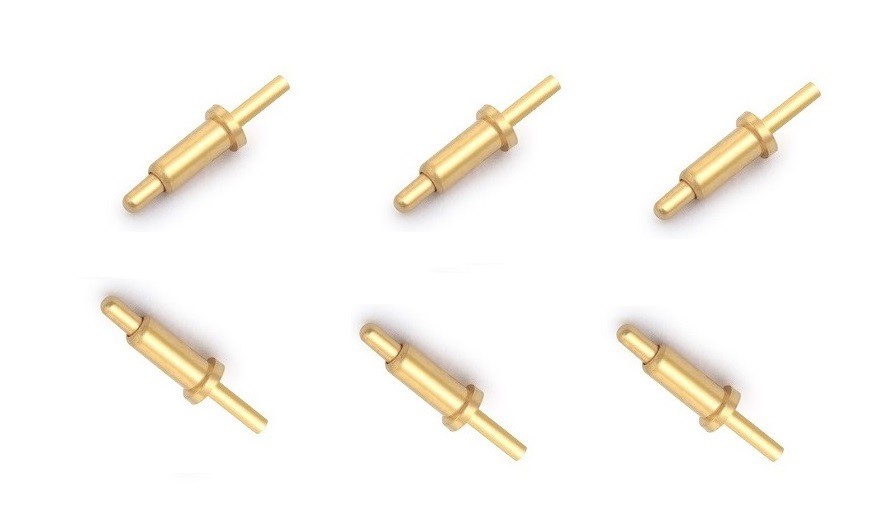

Dip Pružinový pogo pin
Dual-in-line balík pogo piny (anglicky: dual in-line package), tiež známy ako DIP balenie alebo DIP balenie, skrátene DIP alebo DIL, je metóda balenia pre integrované obvody. Tvar integrovaného obvodu je obdĺžnik. Na boku sú dva paralelné rady kovových kolíkov, nazývaných pogo pinové hlavičky. Komponenty balené DIP je možné spájkovať do pokovovaných priechodných otvorov na doske s plošnými spojmi alebo vložiť do dipových zásuviek.
Dip Pružinový pogo pin
Dip pogo pin zabalený CPU čip má dva rady kolíkov, ktoré je potrebné vložiť do zásuvky čipu so štruktúrou DIP. Samozrejme, môže byť tiež priamo vložený do dosky s plošnými spojmi s rovnakým počtom spájkovacích otvorov a geometrickým usporiadaním pre spájkovanie. Dip-balené čipy by mali byť zapojené a odpojené od zásuvky čipu s osobitnou opatrnosťou, aby sa zabránilo poškodeniu kolíkov. Dip formy štruktúry balenia sú viacvrstvový keramický DIP DIP, jednovrstvový keramický DIP DIP, olovený rám DIP (vrátane sklokeramického tesniaceho typu, typ plastovej obalovej štruktúry obalu, keramický typ balenia s nízkym tavením skla) Počkajte.
Dip Pružinový pogo pin
Bežne používaný dip balík zodpovedá norme JEDEC a rozstup (rozstup) medzi dvoma kolíkmi je 2,54 mm. Vzdialenosť medzi dvoma radmi kolíkov (riadkovanie riadkov, rozstupy riadkov) závisí od počtu kolíkov, najbežnejšia je 0,3 palca (7,62 mm) alebo 0,6 palca (15,24 mm). Ostatné menej časté vzdialenosti sú 0,4" (10,16 mm) alebo 0,9" (22,86 mm) a niektoré balíky majú rozstup 0,07" (1,778 mm) a 0,3", 0,6" alebo 0,75" riadkovanie.
Dip-pogo pin balíky používané v bývalom Sovietskom zväze a východoeurópskych krajinách sú zhruba blízko štandardu JEDEC, ale namiesto imperiálneho 0,5 mm (2,54 mm) používajú metrický rozstup 2,5 mm.
Počet kolíkov v balení DIP je vždy párne číslo. Pri 0,3" riadkovaní sú počty 8 až 24 pinov spoločné a občas sa objavia balíky so 4 alebo 28 kolíkmi. Počet spoločných kolíkov je 24, 28, 32 alebo 40, ak sú riadky rozstupy 0,6 palca a k dispozícii sú aj balíky s 36, 48 alebo 52 kolíkmi. Procesory ako Motorola 68000 a Zilog Z180 majú počet pinov 64, čo je maximálny počet pinov pre bežne používaný dip balík.
