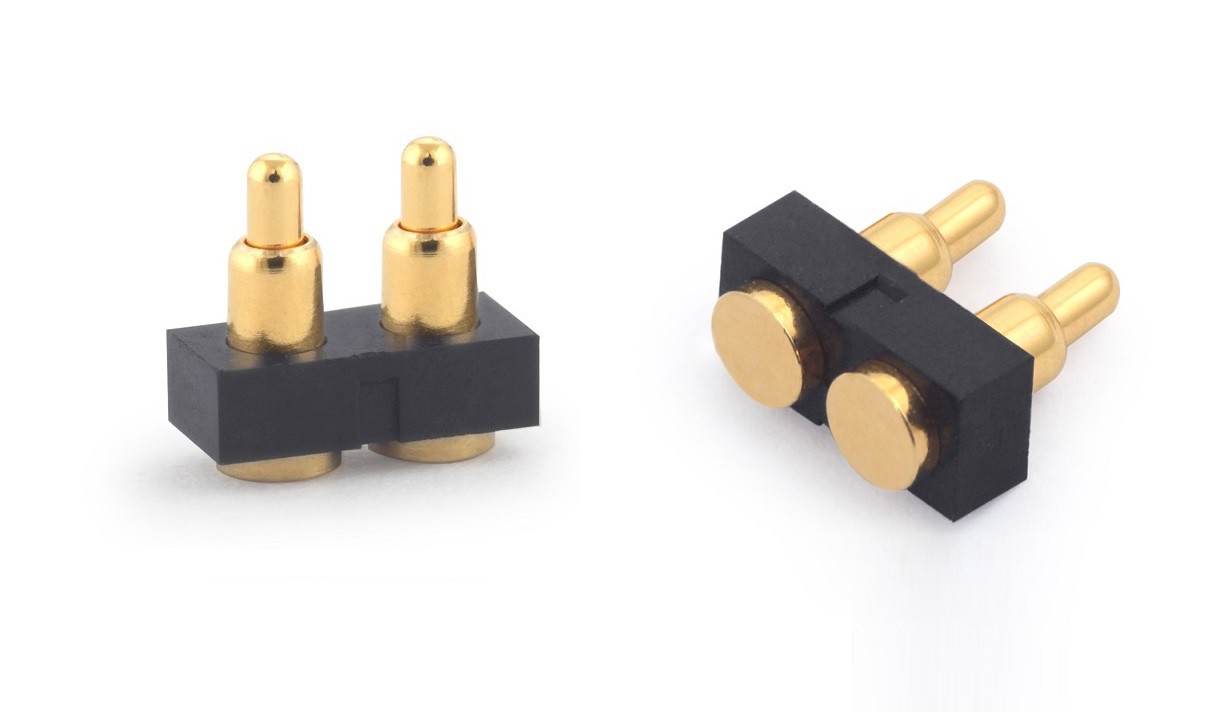

Pogopin konektor je revolúcia v technológii
Revolúcia v technológii pogopin pogo pin connector, pretože analógové obvody ustupuje digitálnym obvodom a elektronickým zariadeniam, ktoré sa presúvajú z káblových pripojení na bezdrôtové pripojenia, dizajn celého zariadenia sa tiež vyvíja z stolného počítača na prenosný. Ako sa dizajny pohybujú smerom k prenosnosti, odolnosť systému sa stáva mimoriadne dôležitou.
Inžinieri návrhu systému začali navrhovať a stavať vopred testované moduly, ktoré sú potom naskladané alebo zaslepené ako primárna stavebná technika. To si vyžaduje prepojovacie zariadenia na nanoúrovni. Výrobcovia v lekárskom a dokonca vojenskom / leteckom priemysle tlačia systémy v tomto modulárnom smere, aby spĺňali zníženie veľkosti, hmotnosti a prúdu potrebného pre komplexné signály. Na splnenie týchto výziev musia nové návrhy konektorov spĺňať kombináciu zvýšeného elektrického výkonu a trvanlivosti a zároveň znížiť veľkosť a hmotnosť prepojovacích systémov.
Výhoda veľkosti a hmotnosti
Vylepšené obrábanie, lisovacie zariadenia a materiály umožnili ďalšie zníženie veľkosti konektora v konštrukcii. Hoci veľkosť a hmotnosť oboch spĺňajú MIL-PRF-83513, 21-polohový nano miniatúrny konektor váži len 0,4 g v porovnaní s ekvivalentným miniatúrnym konektorom v tvare písmena D s hmotnosťou 2,60 g. Okrem toho 37-polohové miniatúrne konektory v tvare písmena D vyžadujú 4 krát viac miesta ako 37-polohový držiak dosky alebo tlačené konektory dosky.
Dizajn a výber materiálu sú kľúčom k úspešnému zmenšeniu veľkosti. V srdci dizajnu sú elastické kolíky. Na vytvorenie vysokej pevnosti pri kontakte, nízkej vzdorovosti pri kontakte a udržiavaní výkonu počas tisícov cyklov párenia je potrebný materiál z medi z berýlia so špeciálnymi vlastnosťami žíhania v ťahu. Kľúčové špecifikácie hrúbky a dĺžky a tvaru berýlia zabezpečujú dlhú životnosť a dlhodobý výkon kolíkov konektorov mikrominiatúr.
Izolačná škrupina je väčšinou vstrekovaný polymér z tekutých kryštálov, pričom niektoré staršie vzory používajú polyfenylén sulfid. Keď 0,025" rozstup má za následok len 10 ~ 11 mil izolátor medzi kolíkmi, tento typ izolácie má stále vysokú retenciu a vysokú elektrickú dielektrickú pevnosť. Vysoko spoľahlivé telesá konektorov PogoPin môžu byť použité pre plug-in a nízke vibrácie vyrobené z izolačných materiálov, ale väčšina vysoko vibračných a vysoko šokových aplikácií vyžaduje kovové kryty.
Trvalá spoľahlivosť
Trvanlivosť závisí od dobrého dizajnu inštalácie. Sila a zrýchlenie sú kľúčovými faktormi pri testovaní pevnosti konektorov PogoPin v drsných aplikáciách. Vďaka primeraným montážnym konzolám môže konektor Nano-PogoPin prejsť cez 10 000 stupňov vibrácií a otrasov, napríklad v podmienkach požiaru a štartu.
Nano kruhový konektor
Mikro kruhové konektory (rozstup 0,050" sú veľké v porovnaní s nano kruhovými konektormi PogoPin. Keď je vybavený kolíkmi a zásuvkami s rozstupom 0,025" v rovnakej kruhovej oblasti, používajte 4 krát viac prepojených zariadení. Väčšina nových obvodov vyžaduje menej ako 1A prúdu, pretože digitálne spracovanie umožňuje použitie menších kalibrových drôtov v zostave kábla na umiestnenie nano kruhových konektorov. Celková hmotnosť a priemer prepojovacieho systému sa tak výrazne znižujú. Ďalšou výhodou nano-káblov je zvýšená flexibilita, pretože káble s menším priemerom sa ľahšie nasmerujú na ťažko obmedzených miestach.
Existuje mnoho štýlov nanocyklických konektorov v závislosti od aplikácie, nanocyklické konektory typu kovového plášťa sú najodolnejšie, s vynikajúcim odľahčovačom napätia a mechanizmom rukoväte. Majú 360 železníc pre tienené káble a sú ekologicky utesnené na ochranu pred impregnáciou. Zvyčajne sa používajú na pripojenie diaľkových detektorov, senzorov a prístrojov k predného panelu zariadenia. Nanocyklické konektory sú tvarované alebo inštalované do vlastného prístroja systémového inžiniera. Tento prístup šetrí väčšinu priestoru a umožňuje zariadeniu alebo detektoru mať vlastný kompletný motor a mechanické konektory.
