Spôsoby inštalácie konektorov Pogo Pin
Ak uvažujete o aplikácii pružinových konektorov do vášho zariadenia, určite vás zaujíma, ktorý spôsob inštalácie je vhodnejší na použitie pogo-pin konektorov. Tento článok vás prevedie rozdielmi medzi všetkými možnosťami, zanalyzuje výhody a nevýhody a poskytne vám názor na tú najvhodnejšiu.
Ak máte konkrétne otázky, kontaktujte nás priamo a naši profesionálni inžinieri vám poskytnú najlepšiu radu. Naši inžinieri navrhnú dizajn, ktorý najlepšie vyhovuje vašim cenovým úvahám podľa vašich špecifikácií a potrieb.
Ako nainštalovať konektor spájkovaním?

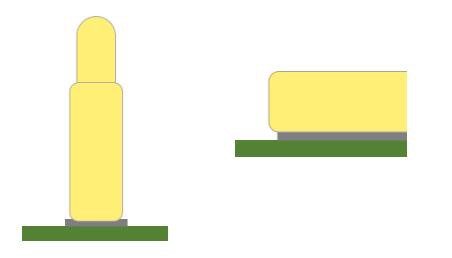

1. Prvým a najjednoduchším spôsobom je použiť spájkovaciu pastu na upevnenie konektora na pocínovaný plech. Aj keď je to najjednoduchší spôsob, vo všeobecnosti to neodporúčame.
Všeobecne povedané, táto metóda je menej stabilná a sonda sa odtrhne od pocínovaného plechu v dôsledku rušenia vibráciami a tlaku.
2. Bežnejšie sa používa na upevnenie veľkých komponentov na dosku plošných spojov vložením špendlíka pogo do chvosta, ktorý je pripevnený k doske plošných spojov pomocou chvosta.
Týmto spôsobom bude mať jedna ihla ďalší oporný bod a bude stabilnejšia.

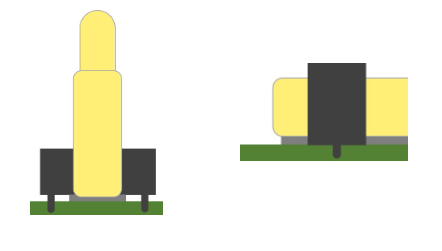

3. Metóda spočíva v použití gumového jadra so statívom, najskôr ho bezpečne nainštalujte na dosku plošných spojov a potom pomocou spájkovacej pasty alebo tlaku nainštalujte pogo kolíky na pocínovaný plech.
Táto metóda je vhodná pre väčšinu situácií a má určitý stupeň stability, ale odporúča sa zvážiť otázku nákladov.

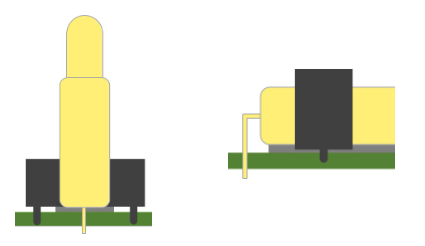

4. Kombináciou druhého a tretieho spôsobu najskôr pripevnite gumené jadro na dosku plošných spojov a potom pripojte pogo kolíkový konektor k chvostu a pripevnite ho na dosku.
Toto je veľmi bezpečný spôsob inštalácie konektora a vďaka tomu je konektor stabilnejší a odolnejší. Ak uvažujete o neobmedzených nákladoch, odporúčam tento spôsob inštalácie.
