Aké sú výrobné techniky Spring Pogo Pin?
Pogo pin je základnou súčasťou presných konektorov používaných v komunikačných základňových staniciach alebo termináloch, automobiloch, bezpilotných lietadlách, priemysle, letectve a iných oblastiach. Signály aj prúd môžu byť prenášané cez pogo kolík. S rozvojom spoločnosti stále viac produktov vyžaduje prenos vysokého prúdu, rýchle nabíjanie, dokonca niektoré produkty majú požiadavky na ochranu pred bleskom, takže prúdový odpor pružinového náprstku je stále vyšší a vyšší, takže technológia jeho výroby je Ktoré? Nabudúce sa's spolu pozrieme.

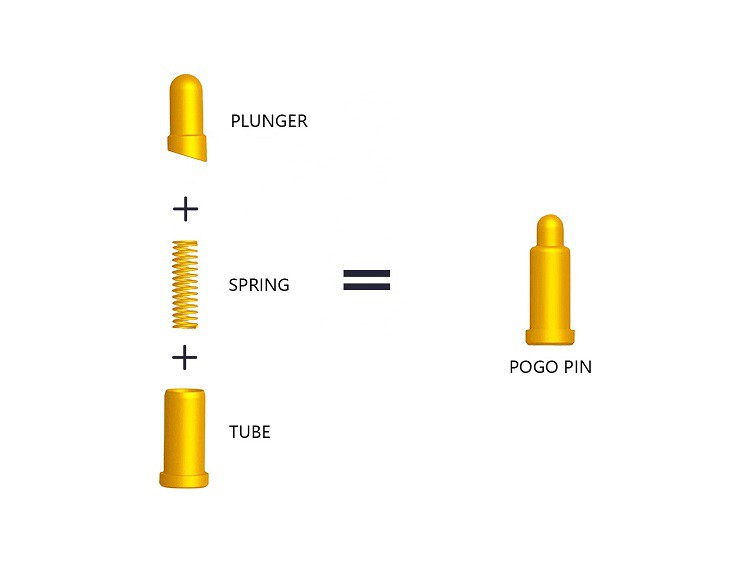

Niekoľko výrobných techník existujúceho pružinového náprstku:
1. Pružinový náprstok s plochým dnom: Ihla tejto konštrukcie je s plochým dnom, jednoducho sa spracováva, má nižšie náklady a koaxiálnosť trubice ihly je lepšia, existuje však väčšie riziko, že sa ihla nedotkne trubice ihly a Riziko výpadku napájania a kontaktná impedancia produktu Je tiež veľmi veľká. Výrobky s touto štruktúrou sa vo všeobecnosti používajú iba v prípadoch, keď sú požiadavky na výrobok veľmi nízke a prúd je veľmi malý. Teraz bežné veľké spoločnosti neprijali tento štruktúrovaný produkt.
2. Sekčný skosený pružinový náprstok: Ihla tejto konštrukcie je skosená, spracovanie je komplikované, náklady sú vysoké a koaxiálnosť ihly a ihly je zlá, ale ihla produktu a trubica ihly sú v dobrý kontakt a kontaktná impedancia je tiež veľmi malá. Hlavným dôvodom je, že pružina je opačná. Elasticita ihly má laterálnu zložku sily, vďaka ktorej je ihla a trubica ihly stabilné v kontakte. Táto štruktúra je široko používaná v továrňach na pružinové náprstky a používa sa iba v situáciách malého a stredného prúdu.
3. Oceľový guľový pružinový náprstok: Ihla tejto konštrukcie má zrezanú fazetu a pod ňou je pridaná oceľová gulička. Štruktúra je komplikovaná na spracovanie, náklady sú vysoké, koaxiálnosť ihly a trubice ihly je slabá a trubica ihly zaberá veľa miesta, ale ihla produktu a trubica ihly sú v dobrom kontakte a Kontaktná impedancia je tiež veľmi malá. Hlavným dôvodom je to, že pružina má bočnú elasticitu ihly. Zložka sily v smere ihly spôsobuje, že ihla a trubica ihly sú v kontakte stabilné. Oceľová guľa tiež pridáva kanál na prúdenie prúdu. Táto štruktúra je široko používaná v továrňach na pružinové náprstky a používa sa iba v situáciách, keď je prúd stredný a veľký.
4. Pružinový náprstok vnútorného puzdra: Ihla tejto štruktúry je skosená a pod ňou je pridaná vnútorná objímka. Konštrukcia je komplikovaná na spracovanie, náklady sú vysoké a koaxiálnosť ihlovej trubice je zlá a priestor, ktorý zaberá ihlová trubica, je menší ako u typu oceľovej guľôčky, ale ihla produktu a ihlová trubica sú v dobrý kontakt s hadičkou ihly a kontaktná impedancia je tiež veľmi malá. Hlavným dôvodom je elastická sila pružiny na ihlu. Existuje zložka bočnej sily, vďaka ktorej je ihla a trubica ihly stabilné v kontakte. Vnútorná manžeta tiež pridáva kanál na prúdenie prúdu. Táto štruktúra je široko používaná v továrňach na pružinové náprstky a používa sa iba v situáciách, keď je prúd stredný a veľký.
Vyššie uvedený obsah vám poskytuje podrobný úvod do technológie výroby pogo kolíkov a dúfa, že vám pomôže pochopiť a pochopiť tento aspekt.
