Na čo si dať pozor pri spájkovaní pogo kolíkov?
Ako väčšina konektorov, aj pogo piny majú určitý stupeň tepelnej odolnosti. Štandardné jadro a pružinové materiály nevydržia teplo ani jednorazový proces pretavenia cínu. Ak plánujete operáciu zopakovať, kontaktujte nás a my vám pomôžeme vybrať sondu a materiál, ktorý najlepšie vyhovuje vašim potrebám, aby ste sa vyhli následným problémom.

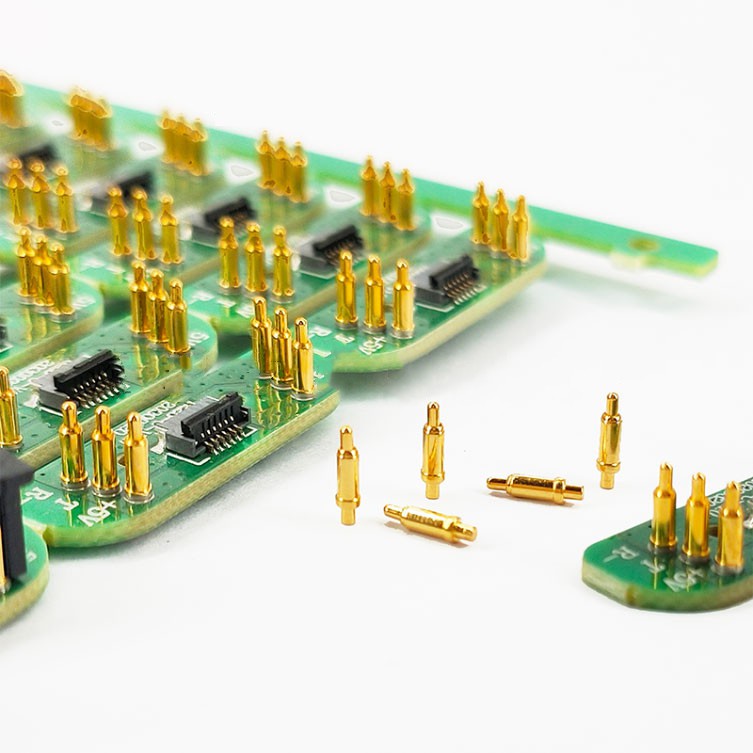

Ako navrhnete veľkosť dosky plošných spojov (PCB) pre pogo pin konektor?
Všeobecne povedané, vzdialenosť polomeru dosky plošných spojov by mala byť rezervovaná viac ako {{0}}.3 mm na konci kolíka pogo, polomer povrchu spájkovacej pasty by mal byť vyhradený väčší ako {{4} }.4 mm pre konvexný krúžok a dĺžka zadného konca by mala byť aspoň o 0,4 mm väčšia ako hrúbka dosky plošných spojov. Ale samozrejme, vyššie uvedené údaje by mali byť založené na primeranej vnútornej tolerancii a minimálnom rozstupe jednotlivých ihiel.
Ako navrhnúť rozmery flexibilnej dosky plošných spojov (FPC) pre konektory pogo pin?
Veľmi sa nelíši od všeobecnej dosky plošných spojov. Najväčší rozdiel je v tom, že po odpočítaní flexibilnej dosky plošných spojov by malo byť na konci jedinej ihly rezervovaných ďalších 0,1 mm.
Ako dimenzovať obvodovú dosku (PBC) na spájkovanie pogo pinových konektorov?
Pre časť, ktorá je v kontakte s spájkovacou pastou, by mal byť vyhradený dodatočný polomer pogo kolíka 0,5 mm.
