Konektory sa používajú veľmi často a každý ich pozná. Počas používania konektora však môže nastať problém so zlyhaním pripojenia. V tomto článku editor predstaví dôvody zlyhania pripojenia konektora. Okrem toho sa tento článok bude zaoberať úvahami o testovaní konektorov medzi doskou.
1. Diskusia o príčine zlyhania pripojenia konektora
V porovnaní s vonkajším vodičom má vnútorný vodič konektora menšiu veľkosť a vnútorný vodič s nízkou pevnosťou pravdepodobne spôsobí zlý kontakt a povedie k zlyhaniu konektora.

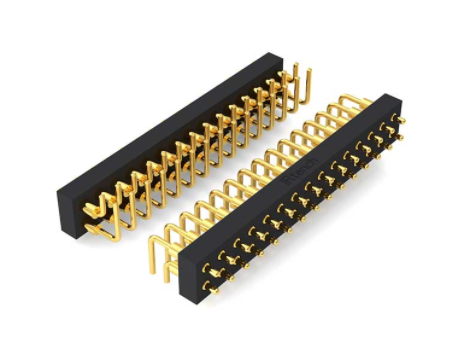

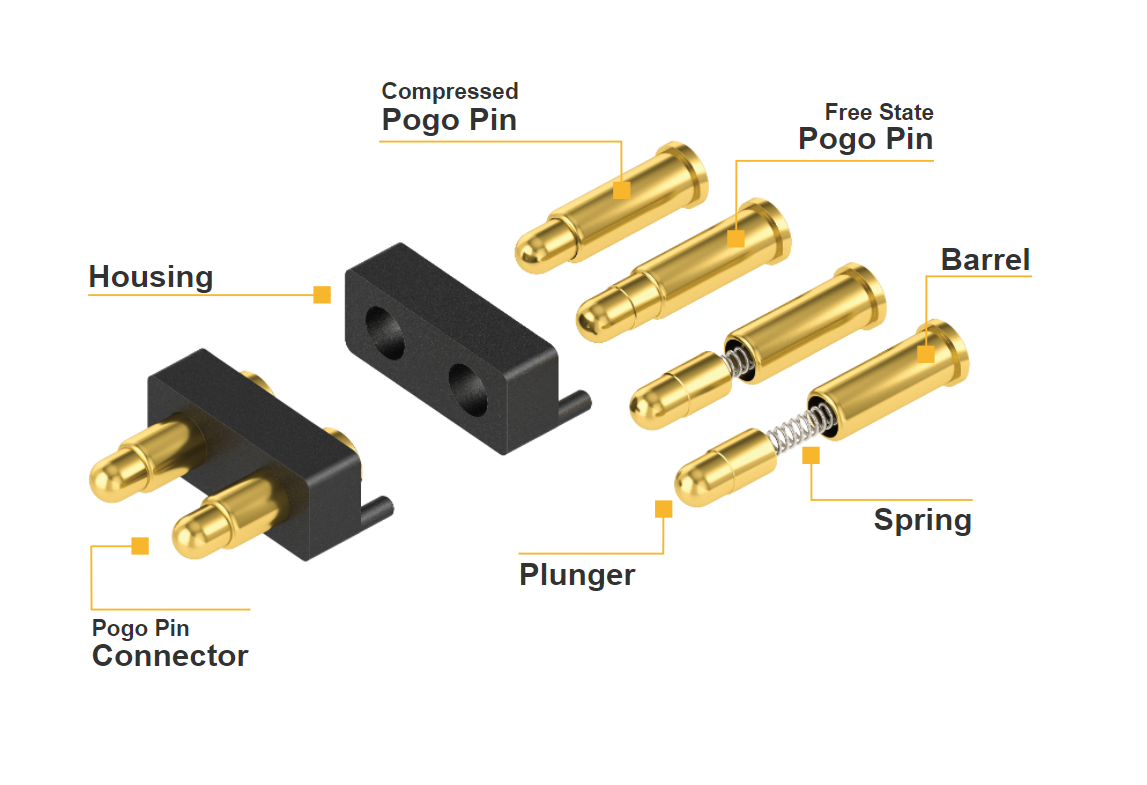

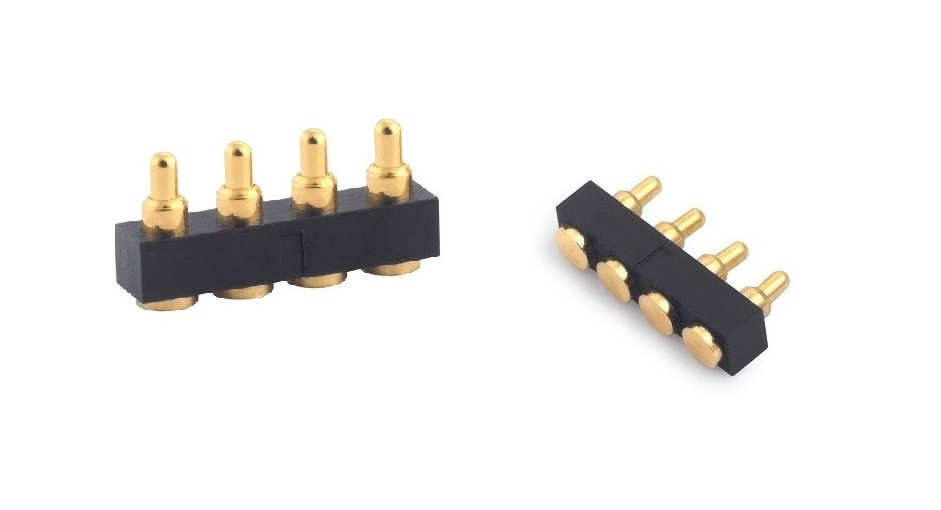

Väčšina vnútorných vodičov konektora využíva elastické spôsoby pripojenia, ako je elastické spojenie typu pružinové čeľuste, elastické spojenie typu so zásuvkou, elastické spojenie typu vlnovec atď. Medzi nimi je štrbinová elastická spojovacia štruktúra zdviháka jednoduchá, náklady na spracovanie sú nízke, montáž je pohodlnejšia a rozsah použitia je najrozsiahlejší.
1. Vnútorný vodič nie je pevne pripevnený
Pre potreby montáže je v štruktúre mnohých RF koaxiálnych konektorov (napríklad typu N, 3,5 mm) vnútorný vodič rozdelený na dve časti na dielektrickej podpere a potom spojený skrutkami. Avšak kvôli malému priemeru vnútorného vodiča, ak sa na závitový spoj nenanesie lepidlo, aby ho pri montáži zafixovalo, je pevnosť spoja vnútorného vodiča veľmi nízka, najmä pri niektorých malých RF koaxiálnych konektoroch. Preto pri mnohonásobnom pripájaní a odpájaní konektora pri dlhodobom pôsobení krútenia a ťahu sa môže závit vnútorného vodiča uvoľniť a spadnúť, čo má za následok zlyhanie spojenia.
Jednou z bežne používaných štruktúr RF koaxiálnych konektorov je, že vnútorný vodič, dielektrická podpera a vonkajší vodič sú spolu spojené lepidlom. Ak množstvo lepidla naneseného v tejto štruktúre nie je dostatočné alebo pevnosť spojenia lepidla nie je dostatočná počas montáže, môže sa lepený diel zlomiť vplyvom sily počas používania, čo spôsobí otáčanie alebo axiálny pohyb vnútorného vodiča a vnútorné vodiče Nedá sa vytvoriť dobrý elektrický kontakt a spojenie zlyhá.
Metóda zlepšenia: Keď je koaxiálny konektor zostavený, na závitové spojenie sa môže naniesť primerané množstvo vodivého lepidla alebo prostriedku na zaistenie závitov, aby sa zvýšila jeho spoľahlivosť závitového spojenia. Mali by sa zvoliť lepidlá s vyššou pevnosťou spoja a lepidlo musí pri lepení vyplniť celý lepený otvor; vrúbkovanie na lepenej časti vnútorného vodiča zväčšuje kontaktnú plochu medzi vnútorným vodičom a lepidlom, aby sa zabránilo otáčaniu vnútorného vodiča; správne nastavte vnútorný vodič Radiálne rozmery a tolerancie vodiča, vonkajšieho vodiča a dielektrickej podpery spôsobujú, že lícovanie medzi vnútorným vodičom a dielektrickou podperou, medzi dielektrickou podperou a vonkajším vodičom je presahujúce a môže tiež spôsobiť, že tri do seba pevnejšie zapadajú.
2. Nesprávna veľkosť konektora alebo kolíka vnútorného vodiča
Ak je priemer otvoru vnútorného vodiča zdviháka menší ako špecifikovaná veľkosť, keď kolík vnútorného vodiča kolíka vstupuje do zdviháka, zdvihák sa nadmerne roztiahne, veľkosť deformácie presiahne rozsah elastickej deformácie, plast dôjde k deformácii a dôjde k poškodeniu vodiča v zdviháku; Naopak, ak je priemer kolíka príliš malý, keď kolík a konektor lícujú, medzera medzi kolíkom a stenou konektora je príliš veľká, dva vnútorné vodiče konektora nemôžu byť v tesnom kontakte , prechodový odpor sa zväčší a indikátory elektrického výkonu konektora budú tiež slabé.
Metóda zlepšenia: Či je zhoda zdviháka a kolíka primeraná, na meranie môžeme použiť silu vloženia a prídržnú silu štandardného meradla a vodiča v konektore. V prípade konektorov typu N by sila zasunutia, keď je priemer Φ1,6760 plus 0,005 štandardný kolík zhodný s konektorom, mala byť menšia alebo rovná 9N, a prídržná sila, keď priemer Φ1.6000-0.005 štandardný kolík a vnútorný vodič konektora sú zhodné Väčšie alebo rovné 0,56N.
Preto môžeme použiť silu vloženia a prídržnú silu ako štandardy kontroly. Úpravou veľkosti a tolerancie objímky a kolíka, ako aj procesu starnutia vodiča v objímke možno nastaviť silu vloženia a prídržnú silu medzi kolíkom a objímkou. vo vhodnom rozsahu.
