Predstavenie skutočnej bezdrôtovej (TWS) Bluetooth náhlavnej antény

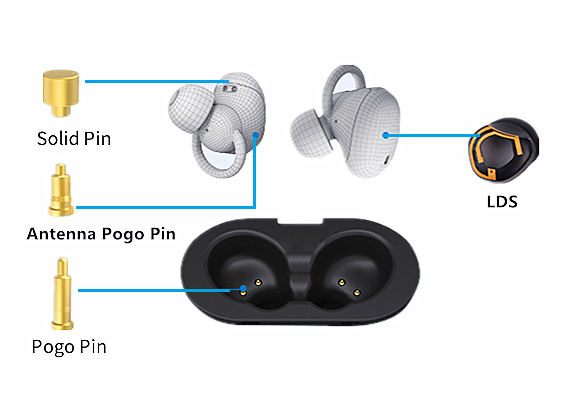

V posledných rokoch bol skutočný trh s bezdrôtovými (TWS) náhlavnými súpravami Bluetooth extrémne horúci a rôzni výrobcovia mobilných telefónov uviedli na trh svoje vlastné produkty náhlavných súprav TWS; stačí ukázať dôležitosť pripisovanú tomuto trhu. V minulom článku sme predstavili nabíjací kolík nabíjacej priehradky skutočnej bezdrôtovej (TWS) náhlavnej súpravy. Dnes si v krátkosti predstavíme anténnu časť. Budeme diskutovať o dôležitosti antény v náhlavnej súprave TWS, predstavení Bluetooth antény náhlavnej súpravy TWS a ako si vybrať tri pri navrhovaní náhlavnej súpravy TWS. V jednom aspekte zdieľajte úlohu, typy a možnosti dizajnu antény Bluetooth slúchadiel TWS.
Význam slúchadlových antén TWS
Od staromódnych rádií po súčasné inteligentné reproduktory, od „veľkých bratov“ po smartfóny, od tradičných slúchadiel Bluetooth po skutočné bezdrôtové slúchadlá TWS. Pri vývoji technológie spotrebnej elektroniky je anténa dôležitým firmvérom. So zrodom konceptu internetu všetkého je úloha antény ešte dôležitejšia pre inteligentné domácnosti, inteligentné vozidlá a inteligentné nositeľné zariadenia, ktoré majú byť prepojené a ovládané jedným strojom.

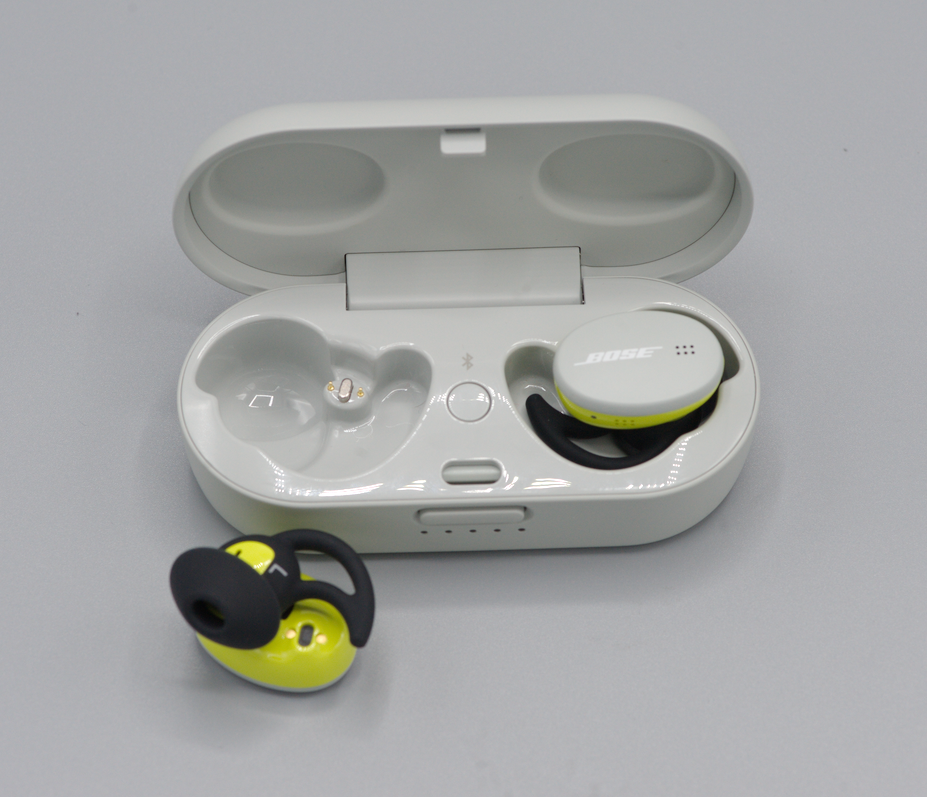

Slúchadlá TWS sú True Wireless Stereo slúchadlá. Hlavnou metódou použitia je spojenie s mobilnými zariadeniami, ako sú mobilné telefóny a počítače, prostredníctvom rádiovej frekvencie Bluetooth a potom prenos zvukových informácií do slúchadiel a ich dekódovanie a výstup na koniec slúchadiel. V tomto procese sa vyžaduje, aby anténa Bluetooth fungovala ako „veža“ na komunikáciu medzi oboma stranami a vykonávala úlohy odosielania a prijímania. Preto sa v náhlavnej súprave TWS čip Bluetooth a anténa Bluetooth navzájom dopĺňajú, aby sa realizovalo bezdrôtové prehrávanie hudby a zabránilo sa spútaniu káblov.
Predstavenie Bluetooth náhlavnej súpravy TWS

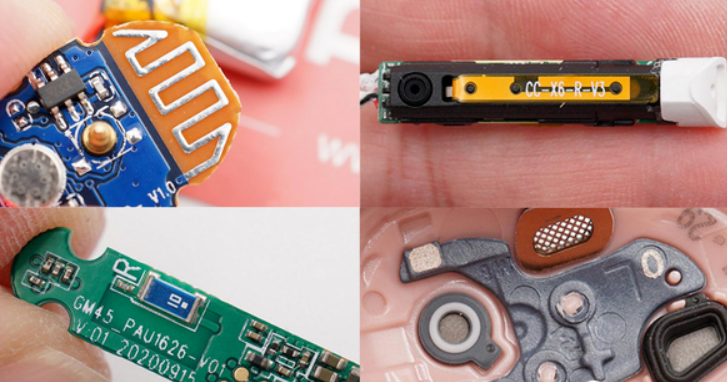

Ako dôležitý firmvér náhlavnej súpravy TWS je súčasný vývoj antény Bluetooth pomerne vyspelý. Existujú hlavne štyri typy palubnej antény PCB, FPC, keramika a LDS. Pri výbere najvhodnejšieho typu antény zvážte vzhľad produktu slúchadiel TWS, požiadavky na frekvenčné pásmo a náklady.

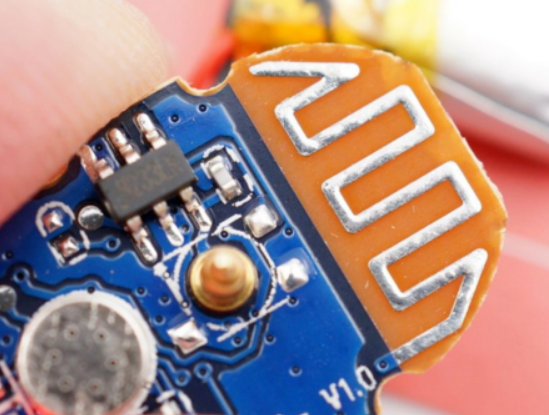

1. PCB palubná anténa
Ako už názov napovedá, palubná anténa PCB je typ antény, ktorá je priamo nakreslená na doske PCB. Je široko používaný v doskách obvodov jednofrekvenčných modulov, ako sú moduly Bluetooth, moduly WIFI a moduly ZIGBEE. V slúchadlách TWS je použitie vstavanej Bluetooth antény z dôvodu obmedzenia hlasitosti pomerne zriedkavé.
Palubné antény PCB môžu navrhnúť a implementovať dodávatelia dosiek plošných spojov, ktoré sú ekvivalentné obvodovej časti dosky.
Výhody: Anténa na doske PCB nepotrebuje viacnásobné ladenie a môže byť priamo nakreslená na PCB bez nákladov.
Nevýhody: Požadovaná oblasť je veľká, smerovosť je relatívne jednoduchá, vhodná len pre jedno frekvenčné pásmo, konzistencia rôznych sérií antén je relatívne zlá a schopnosť proti rušeniu je slabá.
2. FPC anténa
Anténa FPC sa vyvinula z palubnej antény PCB. Kvôli obmedzeniu hlasitosti náhlavnej súpravy TWS sa do priestoru na internej základnej doske nedá umiestniť anténa. Anténa FPC je ekvivalentná vytiahnutiu anténneho obvodu z dosky plošných spojov a použitiu iných externých kovov na vytvorenie samostatného komponentu antény. Aby sa dal lepšie umiestniť do vnútorného priestoru náhlavnej súpravy TWS.
Anténa FPC môže byť realizovaná továrňou na dosky plošných spojov z mäkkej dosky a flexibilného materiálu.
Výhody: Aplikovateľné na väčšinu malých elektronických produktov, frekvenčné pásma, ktoré je možné vyrobiť, sú tiež bohaté, výkon je lepší a náklady sú nižšie.
Nevýhody: Každý produkt je potrebné individuálne odladiť a ručne opraviť.
3. Anténa LDS
Anténa LDS je ďalším vylepšením antény FPC. Hoci FPC anténa dokázala do veľkej miery využiť vnútorný priestor headsetu, stále potrebuje na pripevnenie plochú rovinu.
Anténa LDS využíva technológiu laserového priameho tvarovania, ktorá využíva laserovú technológiu na priame vytváranie vzorov kovovej antény na držiakoch, krycích doskách atď., ktoré možno laserom prilepiť na nepravidelné povrchy vo vnútri slúchadiel, čím sa ďalej využije vnútorný priestor slúchadiel.
Výrobcovia antén LDS pre laserové spracovanie, laserovú technológiu a technológiu galvanického pokovovania ju môžu podporovať.
Výhody: Všetky smery môžu byť podporované a majú veľkú prijateľnosť.
Nevýhody: Náklady sú drahšie a existujú špeciálne požiadavky na materiál vonkajšieho povrchu výrobku.

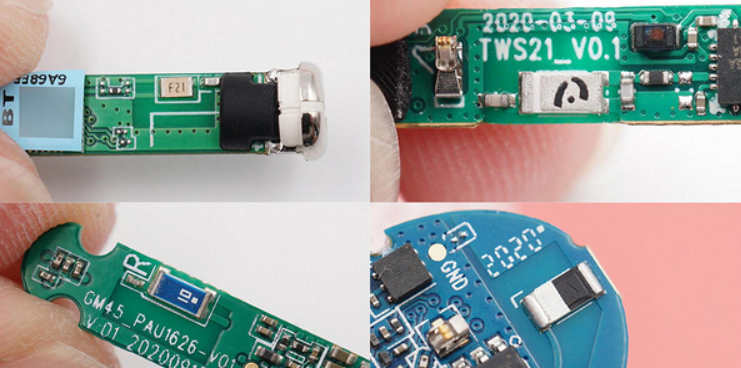

4. Keramická anténa
Keramická anténa je ďalším anténnym produktom, ktorý sa široko používa v zariadeniach s modulom Bluetooth. Je pomenovaný podľa použitia keramických škrupín. Rozdeľuje sa hlavne na dva typy: bloková keramická anténa a viacvrstvová keramická anténa.
Bloková keramická anténa má vytlačiť kovovú časť antény na keramický rýchly povrch a viacvrstvovú keramickú anténu je možné vytlačiť na každú keramickú dielektrickú vrstvu podľa konštrukčných požiadaviek, čím sa zníži veľkosť antény.
Výhody: malé rozmery, jednoduchá aplikácia, nízka cena, dobrý výkon a zaberá len malý priestor.
Nevýhody: Požiadavky na voľný priestor sú pomerne vysoké, smerovosť relatívne jednoduchá a požiadavky na polohu umiestnenia.
Z predchádzajúcej demontáže slúchadiel TWS sme sa dozvedeli, že z dôvodu obmedzenia hlasitosti sa palubné antény PCB v slúchadlách TWS používajú pomerne zriedka. Vyberte si podľa potrieb vašich produktov, neexistuje žiadny pevný typ použitia.
Ako si vybrať správnu anténu
Teoreticky povedané, pokiaľ ide o náklady, antény PCB a FPC stoja menej, keramické antény sú mierne a antény LDS sú drahšie; a z hľadiska využitia priestoru sú LDS antény najflexibilnejšie a dokážu naplno využiť vnútorný priestor headsetu.
Pokiaľ ide o výkon, možnosti odosielania a prijímania externých antén sú vo všeobecnosti lepšie ako možnosti vstavaných antén. Náhlavné súpravy TWS sú navrhnuté so vstavanými anténami kvôli obmedzeniam objemu a požiadavkám na prenosnosť. Výkon je relatívne podobný a pri výbere vhodnej antény je potrebné komplexne zvážiť celý rad faktorov.
Konštrukcia Bluetooth antény náhlavnej súpravy TWS ovplyvňuje kvalitu prenosu Bluetooth komunikácie, čo následne ovplyvňuje skutočnú používateľskú skúsenosť. Výber antén Bluetooth je ovplyvnený mnohými faktormi, ako je výkon, frekvenčné pásmo, cena a využiteľný priestor. Iba po zvážení špecifických podmienok produktu a scenárov použitia a výbere vhodnej antény je možné dosiahnuť maximálny výkon produktu.
