V dnešnej dobe má nespočetné množstvo elektronických zariadení, ako sú smartfóny, tablety, glukomery a podobne, stále prísnejšie požiadavky na veľkosť a interiér je čoraz tesnejší, takže na konektory nezostáva veľa miesta. Takže čím je konektor menší, tým je dôležitejší. Tento trend možno pozorovať aj v oblasti obrany a letectva, ako sú satelity, riadené strely a systémy avioniky, kde požiadavky na kompaktnosť môžu splniť iba „miniatúrne“ konektory. Keďže dopyt po menších konektoroch neustále rastie, dizajnéri čelia novým výzvam. Návrh konektora už nemôžu zaradiť do záverečných fáz projektu. Mikrokonektory vyžadujú prezieravosť. Vyžaduje, aby dizajnéri predvídali rôzne faktory, ako je balenie, trvanlivosť, schopnosť viesť prúd a vymeniteľnosť.
Sedem smerov dizajnu miniatúrneho konektora
1. Zvážte konektory na začiatku návrhu
„Inžinieri majú tendenciu byť natoľko sústredení na navrhovanie celkového systému, že konektor umiestňujú až na úplný koniec návrhu,“ povedal Mitch, náš riaditeľ inžinierstva vývoja produktov. "Myslia si, že konektor je jednoduchý, takže môžu dať do poslednej fázy. Potom sa zaseknú s vlastným dizajnom." Videl príliš veľa príbehov dizajnérov, ktorí sa ponáhľali navrhovať konektory v záverečných fázach dizajnu. Povedal nám, že v mnohých prípadoch si dizajnéri nakoniec musia vybrať neštandardné konektory na dokončenie návrhu, čo nielen zvyšuje náklady, ale aj oneskoruje dodacie lehoty. Aby ste sa vyhli takýmto problémom, príslušní odborníci odporúčajú, aby ste už na začiatku návrhu zvážili konektory, ktoré použijete, a potom im vyhradili priestor na dizajn a dizajn okolo nich. "Nie je dôvod, aby ste hovorili 'Najprv sa rozhodnite, ktorý konektor potrebujete'," povedal Morley, náš inžinier vývoja produktov, "ale ak by to urobili, ušetrilo by im to veľa času a veľa problémov."
2. Pochopte obmedzenia priestoru
Hoci miniatúrne konektory typu board-to-board majú zvyčajne hrúbku menšiu ako 1 mm, bežne sa používajú aj v tesne zabalených aplikáciách. Na riešenie potenciálnych problémov s balením musia dizajnéri zvážiť obvodové stopy na doske plošných spojov, ako aj ďalšie vodiče pripojené ku konektorom. „Vzhľadom na menšie rozstupy musíte zúžiť stopy a káble,“ povedal Mike Higashikawa, produktový manažér oblasti Molex. Majte tiež na pamäti, že niektoré konektory (napr.: konektory flex káblov) ponúkajú možnosť preklápania dopredu a dozadu. Tieto metódy preklápania musíte zvážiť pri navrhovaní systému. Napríklad konektor, ktorý je prevrátený dozadu, môže byť ťažko dostupný, ak je na prednej a zadnej strane ďalší komponent. Nakoniec si dizajnéri musia uvedomiť aj to, že zariadenia na povrchovú montáž niekedy nezvládnu menšie komponenty. V niektorých prípadoch potrebujú na vyriešenie týchto problémov nové vákuové trysky.
3. Zistite aktuálnu nosnosť
S klesajúcou veľkosťou konektora sa znižuje aj prúdová kapacita konektora. Mikrokonektory zvyčajne dokážu spracovať 200 mA až 500 mA, čo je zhruba polovica aktuálneho hodnotenia väčších konektorov typu board-to-board. Aby sa kompenzovala nižšia prúdová kapacita, konštruktéri možno budú musieť zvýšiť počet svoriek.
4. Zvážte stabilitu malých/mikro pripojení
"Musím vám s tým poradiť nielen vo fáze návrhu, ale aj počas procesu montáže, aby som ich ochránil pred poškodením." Morley, odborník na dizajn mikrokonektorov v RF aplikáciách, si spomína, že pri jeho návrhu vojenských, Vo vesmírnych aplikáciách, bola počas testovacej fázy zničená polovica konektorov.
Neschopnosť vziať si túto otázku k srdcu v prvom rade môže zvýšiť náklady, povedal. Poškodené konektory vyžadujú rekonfiguráciu, renováciu a označenie. Dokonca môže byť potrebná výmena drahších konektorov vymeniteľných v teréne a takáto zmena by mohla predĺžiť čas návrhu o ďalší týždeň alebo dva.
„Treba poznamenať, že vždy uprednostňujte existujúce konektory a ak tieto konektory nie sú kompatibilné s vaším dizajnom, zvážte navrhnutie vlastného, čo vám môže ušetriť veľa času,“ povedal Morley.
5. Zvážte jednoduchú výmenu
Ak je vonkajší povrch produktu zatvorený, potrebujete konektory, ktoré je možné vymeniť zvonku. V opačnom prípade budete musieť vykonať nejaké spájkovacie práce.
"Čím viac to robíte, tým ste zručnejší v zručnostiach, ako je zváranie, ale tým vyššie je riziko poškodenia celého systému," povedal Morley.
6. Pochopte funkčné požiadavky konektora
Dodávatelia potrebujú, aby zákazníci plne vyjadrili svoje potreby, inak môžu potreby zákazníkov nesprávne pochopiť. Toto je obzvlášť dôležité, keď je potrebné vyrobiť vlastné konektory.
„Presné vyjadrenie požiadaviek na konektor je rozhodujúce,“ hovorí Story. "Ak je to nejasné alebo vynechané, riskujeme, že nebudú chýbať kľúčové požiadavky na dizajn."
7. Zvážte mechanické namáhanie
Teplota, otrasy a vibrácie vytvárajú napätie medzi rozhraniami a obvodmi. Odborníci odporúčajú, aby ste si vybrali konektory, ktoré sa vyhýbajú účinkom týchto síl.
"Videl som spájkované spoje, ktoré sa na niektorých doskách plošných spojov rozpadli na kúsky," povedal Morley. "Keď je konektor pevne pripevnený k doske alebo vonkajšej konštrukcii, musí odolať silám otrasov a vibrácií, inak bude. Môžu sa vyskytnúť praskliny."
Morley odporúča, aby inžinieri používali prepojený systém, aby sa minimalizovalo hromadenie napätia medzi montážnou konštrukciou a spojovacími bodmi. "Existuje množstvo dodávateľov, ktorí ponúkajú takéto systémy," povedal. "Dizajnéri by tomu mali venovať veľkú pozornosť."

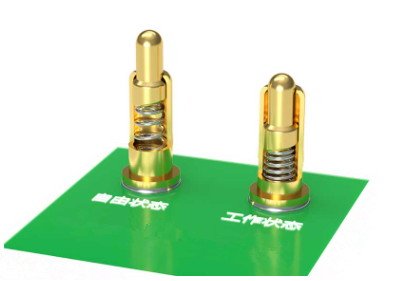

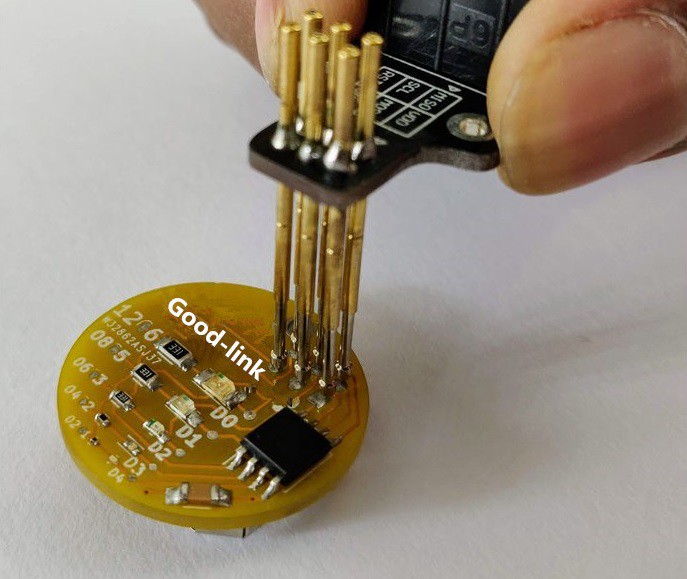

Výrobcovia konektorov pogopin dodávajú - Shenzhen ZZT Precision Electronics Co., Ltd.

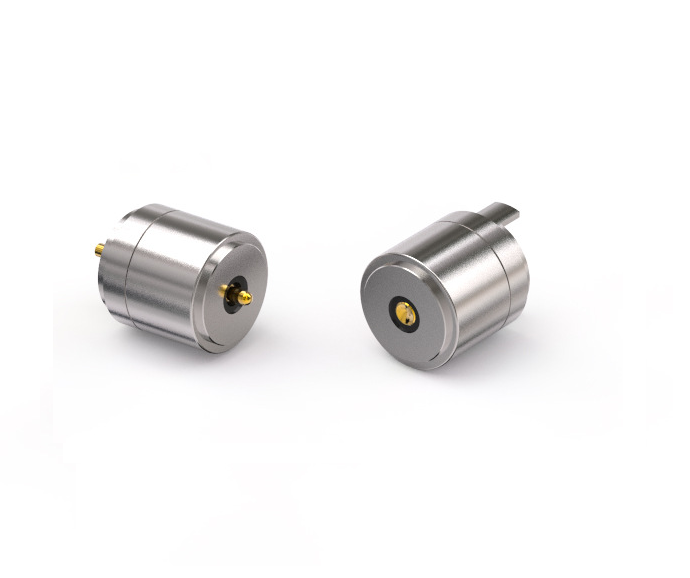

Spoločnosť bola založená v roku 2007 a je to high-tech podnik s presným spojením ako vedúcim faktorom a technologickým vývojom ako jadrom, ktorý integruje výskum a vývoj, výrobu a predaj. Naše hlavné produkty sú POGO PIN, POGO PIN konektor, magnetický konektor, magnetický nabíjací dátový kábel a adsorpčný konektor. Naše produkty sú široko používané v inteligentnom oblečení, mobilnej komunikácii, digitálnych fotoaparátoch, automobiloch, zdravotníckych zariadeniach a ďalších oblastiach.
