Anténa slúchadiel TWS Bluetooth
Najväčším dôvodom, prečo sú Bluetooth slúchadlá také populárne, je to, že sú bezdrôtové a zbavujú sa okov káblových káblov slúchadiel. Slúchadlá Bluetooth prenášajú signály prostredníctvom rádiových vĺn, takže dizajn antény je veľmi dôležitý. Tento článok stručne predstavuje bežné typy antén používaných v ručných digitálnych produktoch.
1. PCB anténa.
Anténa PCB je anténa priamo zložená z medenej fólie na doske plošných spojov, ktorá má výhody nízkej ceny, vysokej stability šarže a bez odlaďovania vo výrobe. Nevýhodou je, že je vhodný len pre jedno frekvenčné pásmo a keďže je zložený z medenej fólie PCB, poloha antény je pomerne obmedzená. Okrem toho anténa PCB vo všeobecnosti vyžaduje veľkú svetlú plochu a veľkosť samotnej antény je tiež veľká. PCB antény sú široko používané v notebookoch, TV boxoch atď. PCB antény v Bluetooth headsetoch sú zobrazené na nasledujúcom obrázku:

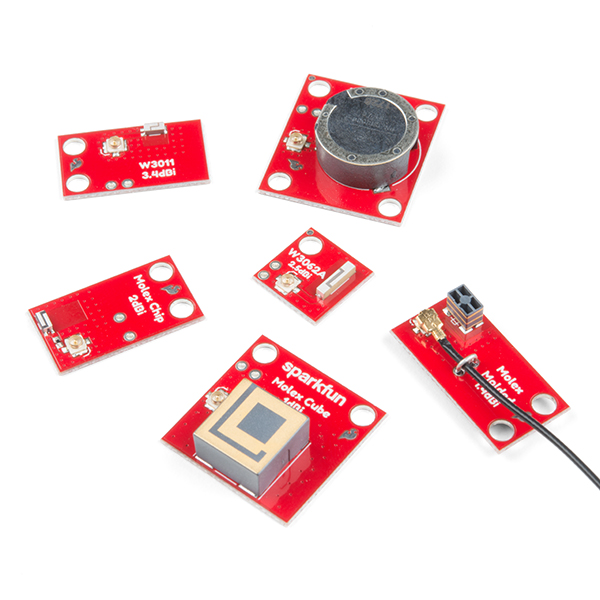

2. Keramická anténa.
Keramická anténa je miniaturizovaná anténa vhodná pre Bluetooth zariadenia. Zaberá malý priestor a má dobrý výkon. Má úzku šírku pásma a je ťažké dosiahnuť viacero frekvenčných pásiem. Môže účinne zlepšiť integráciu základnej dosky a znížiť obmedzenie antény na ID.; Dizajn je potrebné importovať na začiatku definície dosky. Keramické antény sa delia na blokové keramické antény a viacvrstvové keramické antény:
Bloková anténa: Celé keramické telo je spekané pri vysokej teplote a následne je kovová časť antény vytlačená na povrch keramického bloku.
Viacvrstvová anténa: Vypaľovanie využíva metódu spoluvypaľovania pri nízkej teplote, čím sa hovorí, že viacvrstvová keramika je naskladaná a zarovnaná a potom spekaná pri vysokej teplote, takže kovový vodič antény môže byť vytlačený na každej keramickej dielektrickej vrstve. podľa konštrukčných požiadaviek, aby bolo možné efektívne zmenšiť veľkosť antény a dosiahnuť účel skrytia antény.
Pretože dielektrická konštanta samotnej keramiky je vyššia ako dielektrická konštanta dosky plošných spojov, použitie keramickej antény môže efektívne znížiť veľkosť antény a zároveň zabezpečiť výkon antény. Nevýhodou keramických antén je, že majú problémy s konzistenciou, sú veľké a sú obmedzené aj pri umiestnení. Keramické antény sú najpoužívanejšie v produktoch IoT, ako sú GPS antény a Bluetooth antény.

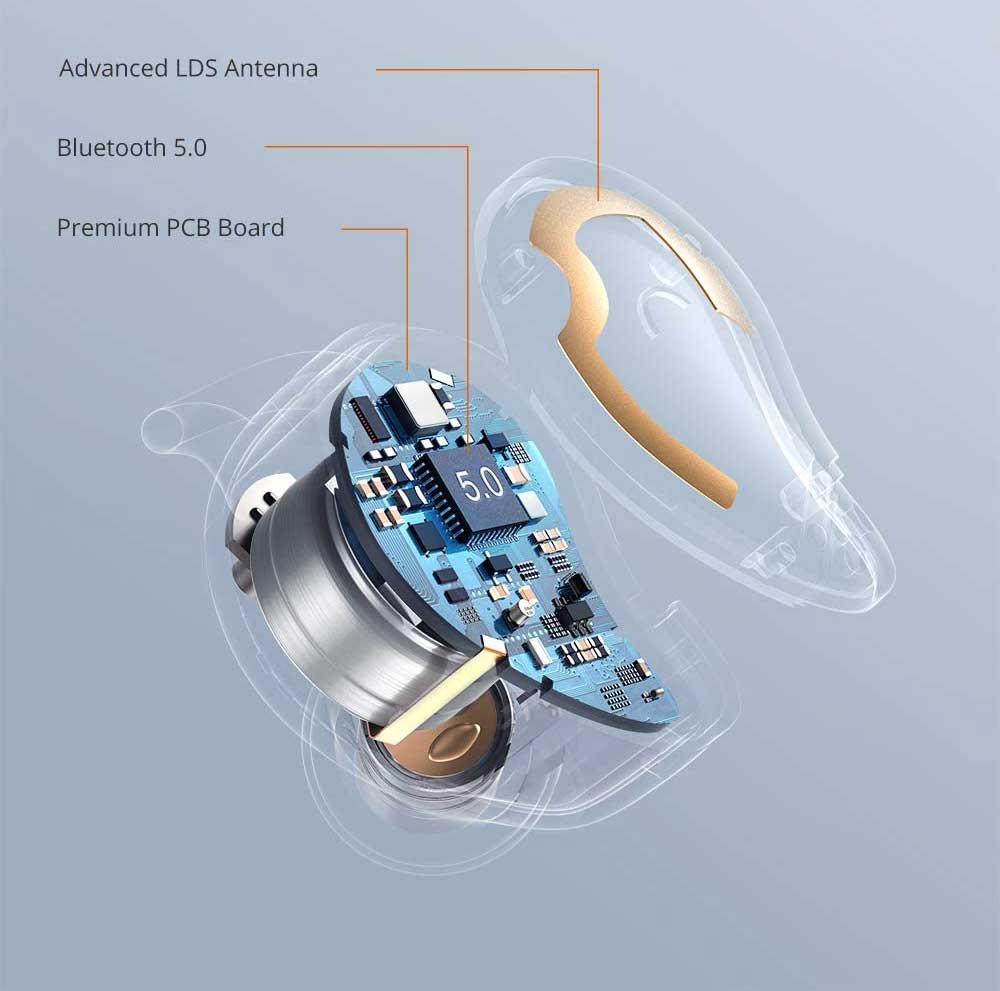

3. Anténa LDS.
Technológia antény LDS je technológia priameho štrukturovania laserom, ktorá využíva počítač na riadenie pohybu lasera podľa trajektórie vodivého vzoru a premieta laser na vylisované trojrozmerné plastové zariadenie. V priebehu niekoľkých sekúnd sa aktivuje vzor okruhu. Jej princíp je podobný PCB anténe, rozdiel je v tom, že LDS využíva tvar antény na premietanie lasera na plastové puzdro a galvanizáciu na vytvorenie kovovej antény v priebehu niekoľkých sekúnd. Najväčšou nevýhodou LDS antény je vysoká cena a komplikovaný proces. Najväčšou výhodou je, že anténu je možné umiestniť priamo na zadnú stranu krytu, takže voľný priestor antény je veľký a účinnosť antény je vysoká. V súčasnosti sa široko používa v špičkových smartfónoch, inteligentných hodinkách/pásikoch a náhlavných súpravách Bluetooth.
