Vysokoprúdový 10A-15pinový konektor

Vysoký prúd 10 A-15Kolíkový konektor Konštrukčné technické požiadavky:
1. Konektory zahŕňajú samčie, samičie a samčie zásuvky. Typ konektora je 2P a rozstup referenčných kolíkov je 4,2 mm;
2. Vonkajšia konštrukcia samčej hlavy obsahuje 4 otvory pre skrutky. Požiadavky na veľkosť sú uvedené na obrázku nižšie. Samčia hlava podporuje zváranie 18# AWG silikónového drôtu:
3. Koniec hlavice je navrhnutý tak, aby bol potiahnutý gumou a dĺžka zadného konca pogumovanej hlavy nepresahuje 5 mm. Ženská hlava podporuje zváranie silikónového drôtu 18#AWG;

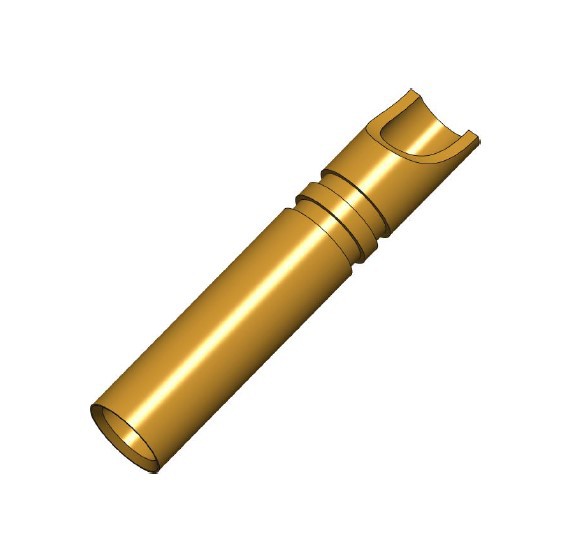

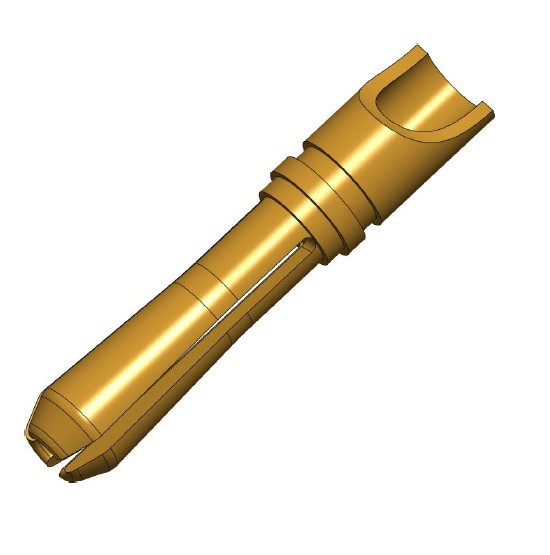

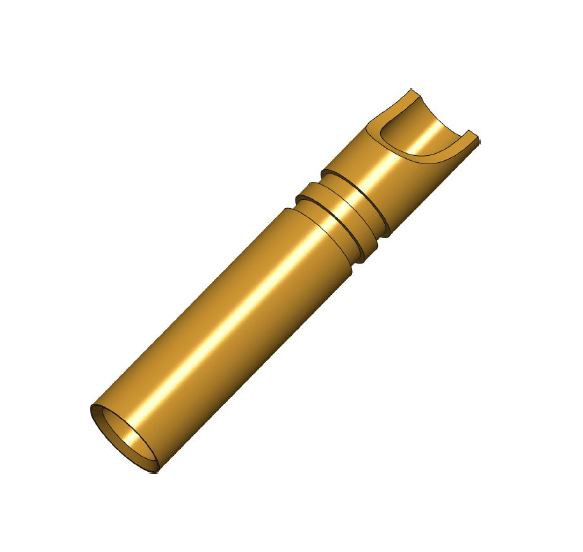

1. Ženská hlava 2. Mužská hlava 3. Mužské sedlo hlavy 4. Štruktúra proti spätnému vkladaniu zodpovedajúca mužským a ženským hlavám a označená na plastovom plášti plus

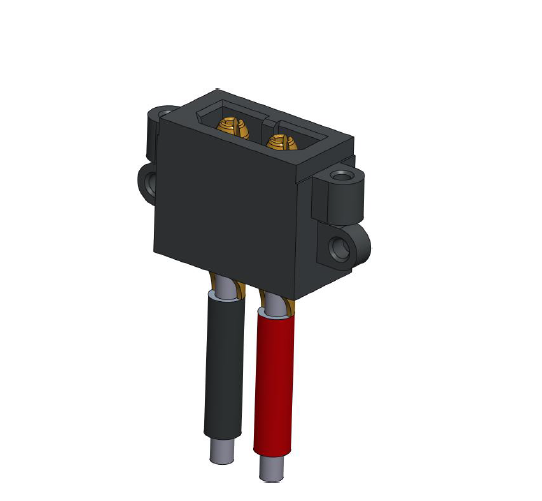

5. Veľkosť plastovej škrupiny samčieho sedadla je znázornená na obrázku a typ kolíka tiež podporuje zváranie silikónového drôtu 18#AWG;
6. Požadovaný rozsah sily vloženia: sila vytiahnutia 1 ~ 2 kg, sila vloženia 2 ~ 4 kg;
Celková dĺžka Menšia alebo rovná 20 mm

Elektrické technické požiadavky:
1. Trvalý prúd 12~15A, okamžitý prúd 25~30A;
2. Použite napätie menšie alebo rovné 250 V, výdržné napätie väčšie alebo rovné 1500 V;
3. Kontaktný odpor menší alebo rovný 0,8 mΩ, izolačný odpor väčší alebo rovný 500 MΩ;
4. Povrch medených častí je pozlátený 2U a životnosť je viac ako 1000-krát;
5. Podporný prierez drôtu až do 18# AWG;
6. Rozsah teplotnej odolnosti -25~120 stupňov ;
7. Nehorľavá trieda UL94-VO, v súlade s RoHS;

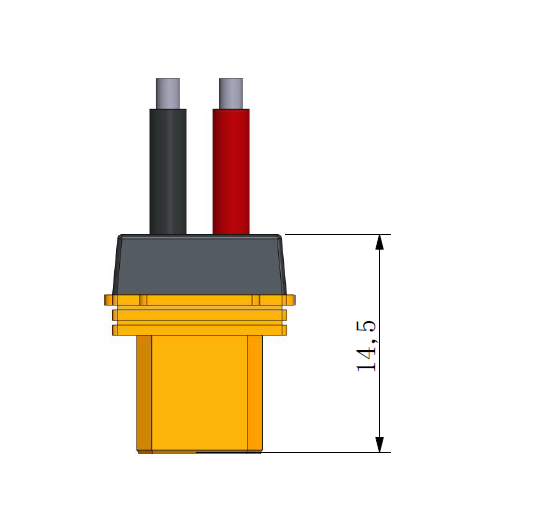

Hlava samec φ1,4 Medený kus 6,2 Hlava samica Silikónový drôt Sedlo hlavy samec 8,4 Dĺžka po zapuzdrení Menšia alebo rovná 5 mm. Celková dĺžka Menšia alebo rovná 15 mm N

Vysoký prúd pružinového náprstku môže dosiahnuť 60 A a špeciálna konštrukcia môže dosiahnuť aj stovky ampérov. Zaviazali sme sa k navrhovaniu inovácií produktov a uspokojovaniu potrieb trhu a zákazníkov. Nikdy sme neprestali skúmať a skúmať vysokoprúdové nabíjacie moduly a prispôsobené riešenia vysokoprúdového nabíjania s pogo pinmi ako jadrom. Máme vynikajúce možnosti návrhu produktu, schopnosť štrukturálnej simulácie a kompletnú schopnosť testovania spoľahlivosti kolíkov pogo, aby sme poskytli bezpečné a spoľahlivé riešenie pripojenia nabíjania kolíkov pogo.

Vysoký prúdový rozsah pogo kolíkov sa vo všeobecnosti vzťahuje na viac ako 5A. So zmenami v dopyte na trhu, rôznymi aplikačnými scenármi a potrebou rýchlejších rýchlostí nabíjania, dizajn a použitie pogo kolíkov pre nabíjanie vysokým prúdom zvýšili výzvy. V roku 2010 boli vyvinuté prvé pogo piny s prenosovým prúdom 30A.

V súčasnosti si čoraz viac ľudí kupuje autá na prepravu, cestovanie na dlhé vzdialenosti a rozvoz tovaru, o ktorých sa dá povedať, že sú súčasťou života. Ľudia trávia čoraz viac času v aute a občas si cez mobil pozerajú videá alebo zapínajú počítač na kancelársku prácu v aute. Keďže ľudia zostávajú v aute dlhšie, autonabíjačka dokáže nabíjať mobilné telefóny, notebooky a ďalšie kancelárske vybavenie v aute. Prirodzene, je rovnako dôležitý ako nabíjací poklad a je nepostrádateľným a dôležitým doplnkom každého majiteľa auta.
