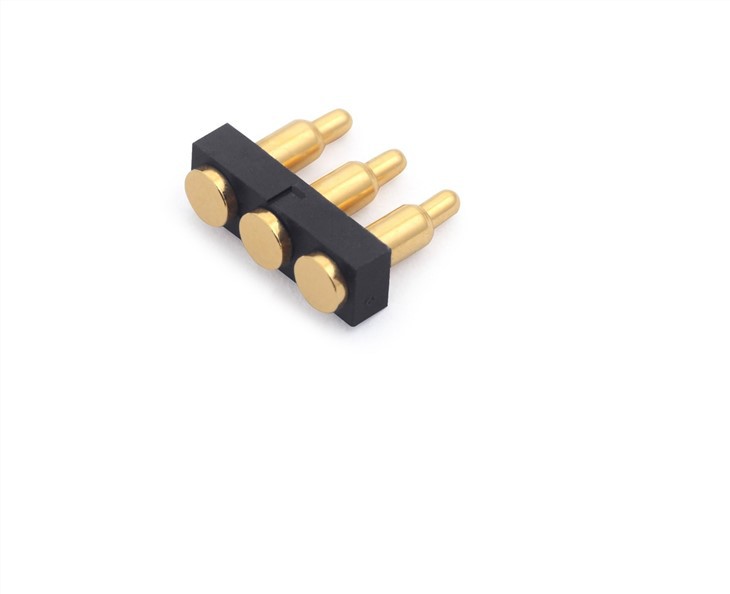

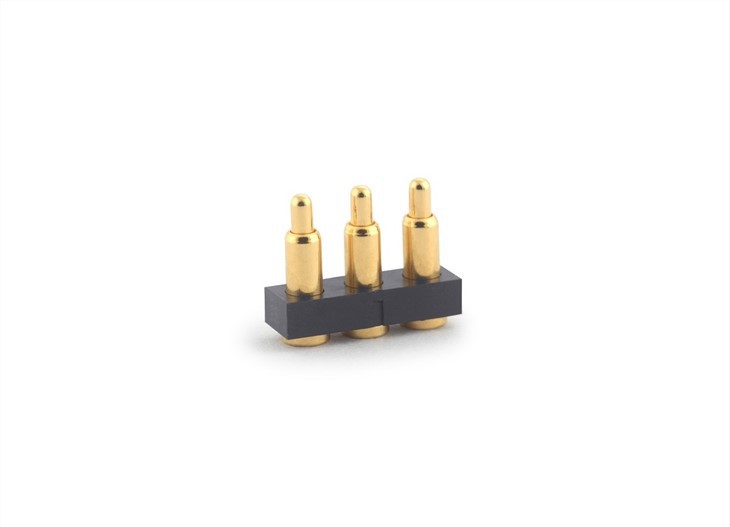

Pogo Pin 1Row 3pins pre montážnu linku

Kolík SMTPogo 1Row 3piny pre montážnu linku

Špecifikácia

ThePogo pin Špecifikácia produktu je nasledovná:

Prehľad 1,0

1.1 Táto špecifikácia definuje všeobecné výkonnostné parametre a testovacie požiadavky na výrobky radu Pogo pin.

2.0 požiadavky

2.1 Vzhľad veľkosťou vyhovuje požiadavkám na výkres výrobku

3.0 Materiálové materiály a pokovovanie

3.1 Hlaveň je z mosadze, ktorá musí byť galvanicky pokovovaná, poniklovaná a pozlátená. Hrúbka pokovovacej vrstvy je rôzna kvôli rôznym príležitostiam použitia výrobku.

3.2 Plunžer je mosadzná zliatina, ktorá musí byť galvanicky pokovovaná, poniklovaná a pozlátená. Hrúbka pokovovacej vrstvy je odlišná v dôsledku odlišného použitia výrobku.

3.3 Pružina je z nehrdzavejúcej ocele SUS 304 alebo môže byť galvanicky pokovovaná drôtom z klavírnej ocele.

3.4 Plast je materiál odolný voči vysokým teplotám, ako napríklad PA46, PA4T, LCP, PA9T a tak ďalej.

4.0 Parametre

4.1 Pracovné napätie: 12V

4.2 Trvalý pracovný prúd: 1,0A

4.3 Životnosť: 10 000 krát

4.4 Pracovná teplota: -25 ℃ až ﹢ 75 ℃ 95%RV Max.

4,5 Skladovacia teplota: -40 ℃ až ﹢ 85 ℃ 95%RH Max.

5.0 Elektrický výkon

5.1 Kontaktný odpor: Kontaktný odpor v pracovnom bode je< 30="">

5.2 Odolné napätie: 500 VAC po dobu 1 minúty, maximálny zvodový prúd je 0,3 mA.

6.0 Mechanické vlastnosti

6.1 Pozitívna sila, pracovný bod je väčší ako 30 gf

6.2 Trvanlivosť 20 000 -násobok sily pružiny zostáva v rozsahu

7.0 Environmentálne vlastnosti

7.1 Odolnosť voči vysokým teplotám 260 ℃, bez zmeny farby alebo tvorby pľuzgierov po 6 minútach.

7.2 Konštantná teplota a vlhkosť 95%RV, 60 ℃, 96 hodín test konštantnej teploty a vlhkosti po kontaktnej impedancii&<200 mohm,="" bez="" poškodenia="">

7.3 Skúška soľným postrekom 5% roztok soli nebude po dobu 48 hodín bez korózie.

7.4 Skúška spájkovacieho plechu 245 ± 5 ° C, čas 2 ~ 3 sekundy, vlhká oblasť nad 95%.

Pogo pinový konektor pre svorkovnicu plošných spojov Aplikovaný

Ako dodávateľ pružinových pogo pinov SMT s pogo konektorom sa náš pin SMT Pogo pre vysoké prúdové nabíjanie používa pre adaptér, obvodový program, riešenie HMI a návrh dosky plošných spojov.

OurSMT Pogo Pin design

Ako to robíme:

1. dve dobre organizované továrne auditované vlastnou značkou

2,38 pokročilých latovacích línií a 12 kvalitných digitálnych strojov

3. Viac ako 100 klientov a 1000 objednávok po celom svete každý rok

4.6 vložený QIC a 12 konečných QC, kontrola Každý krok ako vaša objednávka

5,136 kvalifikovaných pracovníkov, 15 skúsených vedúcich výrobných dielní

6.12 profesionálny manažér predaja, 7*24 -hodinový servis

Naša kapacita

■ Pogo Pin1,3 KKpcs/deň;

■ Nové komponenty 300 KS/ M

■ Upínacie diely10 KSset/M

■ Presné diely 100 KKpcs/M

Systém zabezpečenia kvality o jarnom kontaktnom kolíku

Zákazníci služieb

V súčasnej dobe sú naše výrobky úspešne a široko používané v produktových oblastiach: inteligentné nosenie, Bluetooth headsety TWS, reproduktory Bluetooth, inteligentné domy, inteligentné telefóny, komunikácia 5G, lekárske vybavenie, prenosné elektronické výrobky atď.

Spoľahlivá a dôveryhodná výroba kolíkov Pogo! Technológia Good-Link zaisťuje lepšie prepojenie konektorov.
