Ako navrhnúť anténu slúchadiel TWS?
Ako dôležitá súčasť modulu Bluetooth hrá anténa Bluetooth headsetu TWS tiež dôležitú úlohu v slúchadlách TWS. Dizajn antény Bluetooth a jej vhodnosť s náhlavnou súpravou pomáha zlepšiť kvalitu prenosu komunikácie Bluetooth, čím zlepšuje skutočnú používateľskú skúsenosť.
Medzi súčasnými náhlavnými súpravami TWS sú široko používané antény Bluetooth rozdelené hlavne do štyroch typov, a to palubné antény PCB, antény FPC, keramické antény a antény LDS. Tentokrát sa I Love Audio Network podelí o rolu, typy a možnosti dizajnu náhlavnej súpravy TWS Bluetooth antény z troch hľadísk: dôležitosť antény v náhlavnej súprave TWS, predstavenie antény Bluetooth náhlavnej súpravy TWS a spôsob výberu. dizajn náhlavnej súpravy TWS.
1. Význam antény pre slúchadlá TWS
Od staromódnych rádií po súčasné inteligentné reproduktory, od „veľkých bratov“ po smartfóny, od tradičných slúchadiel Bluetooth po skutočné bezdrôtové slúchadlá TWS. Pri vývoji technológie spotrebnej elektroniky je anténa dôležitým firmvérom. So zrodom konceptu internetu všetkého je úloha antény ešte dôležitejšia pre inteligentné domácnosti, inteligentné vozidlá a inteligentné nositeľné zariadenia, ktoré môžu byť navzájom prepojené a ovládané jedným strojom.
Slúchadlá TWS sú True Wireless Stereo slúchadlá. Hlavnou metódou použitia je spojenie s mobilnými zariadeniami, ako sú mobilné telefóny a počítače, prostredníctvom rádiovej frekvencie Bluetooth a potom prenos zvukových informácií do slúchadiel a ich dekódovanie a výstup na koniec slúchadiel.
V tomto procese sa vyžaduje, aby anténa Bluetooth fungovala ako „veža“ na komunikáciu medzi oboma stranami a vykonávala úlohy odosielania a prijímania. Preto sa v náhlavnej súprave TWS čip Bluetooth a anténa Bluetooth navzájom dopĺňajú, aby sa realizovalo bezdrôtovo prenášané prehrávanie hudby a zabránilo sa spútaniu káblov.
2. Zavedenie antény Bluetooth headsetu TWS
Ako dôležitý firmvér náhlavnej súpravy TWS je súčasný vývoj antény Bluetooth pomerne vyspelý. Existujú hlavne štyri typy palubnej antény PCB, FPC, keramika a LDS. Pri výbere najvhodnejšieho typu antény zvážte vzhľad produktu slúchadiel TWS, požiadavky na frekvenčné pásmo a náklady.

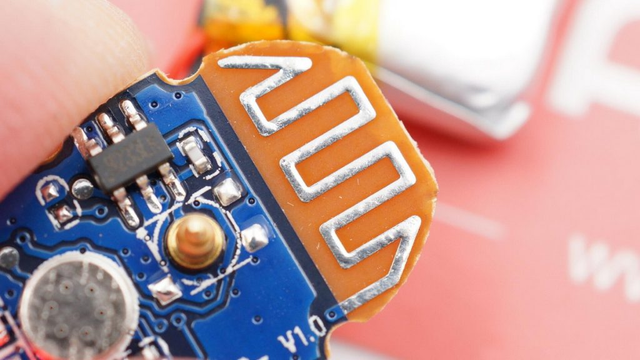

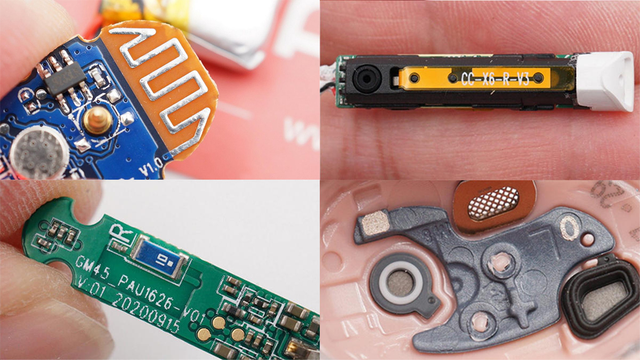

PCB palubná anténa
Ako už názov napovedá, integrovaná anténa PCB je typ antény, ktorý je priamo nakreslený na doske PCB. Je široko používaný v doskách obvodov jednofrekvenčných modulov, ako sú moduly Bluetooth, moduly WIFI a moduly ZIGBEE. V slúchadlách TWS je použitie vstavanej Bluetooth antény z dôvodu obmedzenia hlasitosti pomerne zriedkavé.
Palubné antény PCB môžu navrhnúť a implementovať dodávatelia dosiek plošných spojov, ktoré sú ekvivalentné obvodovej časti dosky.
Výhody: Anténa na doske PCB nepotrebuje viacnásobné ladenie a môže byť priamo nakreslená na PCB bez nákladov.
Nevýhody: Požadovaná oblasť je veľká, smerovosť je relatívne jednoduchá, vhodná len pre jedno frekvenčné pásmo, konzistencia rôznych sérií antén je relatívne zlá a schopnosť odrušenia je slabá.

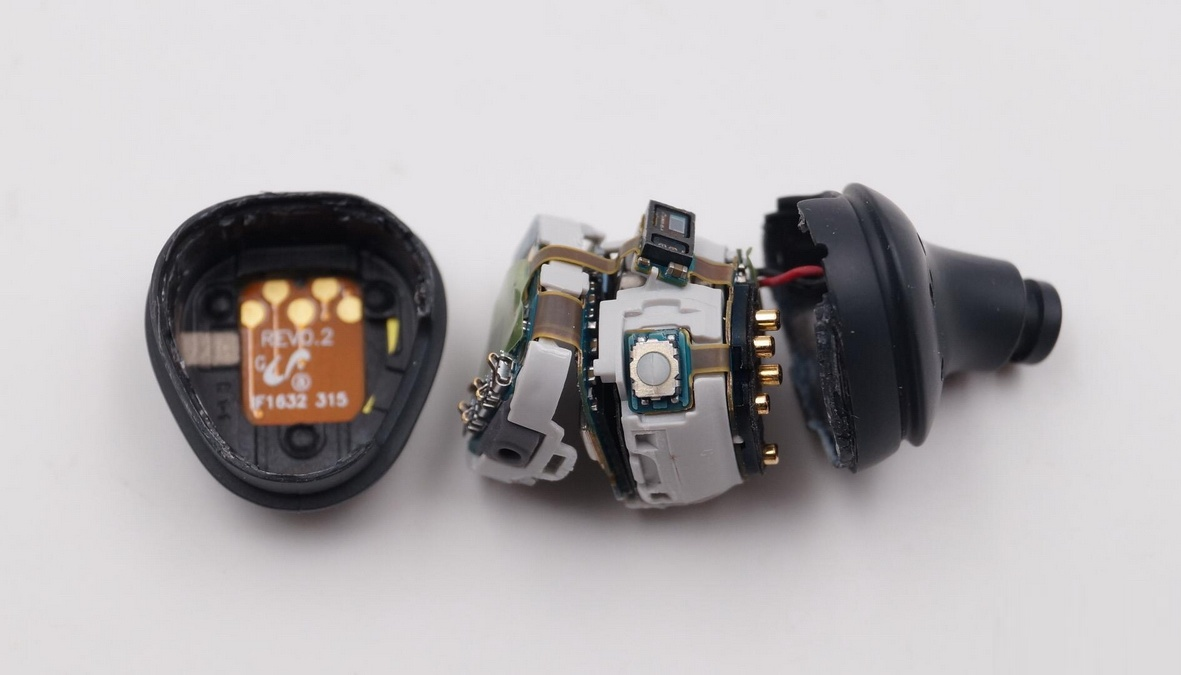

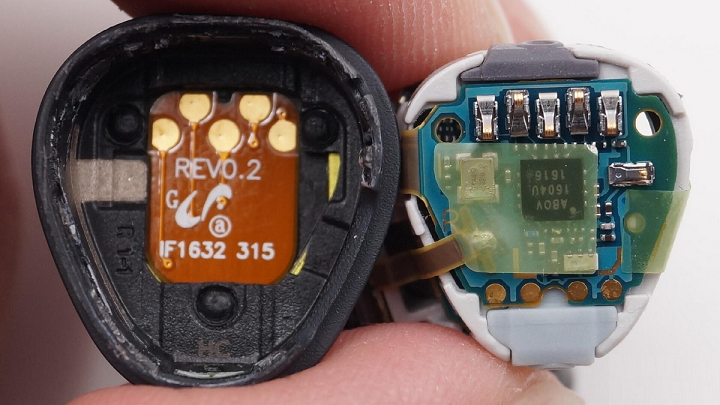

FPC anténa
Anténa FPC sa vyvinula z palubnej antény PCB. Kvôli obmedzeniu hlasitosti náhlavnej súpravy TWS sa do priestoru na internej základnej doske nedá umiestniť anténa. Anténa FPC je ekvivalentná vytiahnutiu anténneho obvodu z dosky plošných spojov a použitiu iných externých kovov na vytvorenie samostatného komponentu antény. Aby sa dal lepšie umiestniť do vnútorného priestoru náhlavnej súpravy TWS.
Anténa FPC môže byť realizovaná továrňou na dosky plošných spojov z mäkkej dosky a flexibilného materiálu.
Výhody: Aplikovateľné na väčšinu malých elektronických produktov, frekvenčné pásma, ktoré je možné vyrobiť, sú tiež bohaté, výkon je lepší a náklady sú nižšie.
Nevýhody: Každý produkt je potrebné individuálne odladiť a ručne opraviť.

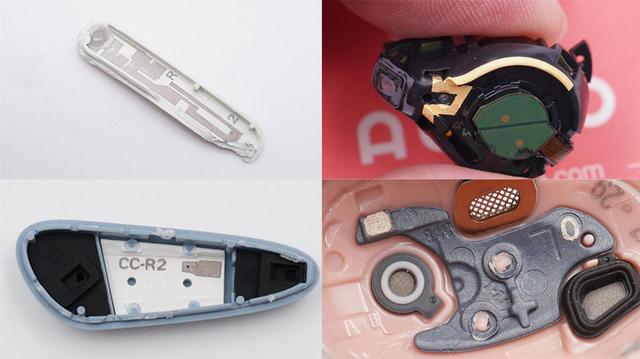

Anténa LDS
Anténa LDS je ďalším vylepšením antény FPC. Hoci FPC anténa dokázala do veľkej miery využiť vnútorný priestor headsetu, stále potrebuje na pripevnenie plochú rovinu.
Anténa LDS využíva technológiu laserového priameho tvarovania, ktorá využíva laserovú technológiu na priame vytváranie vzorov kovovej antény na držiakoch, krycích doskách atď., ktoré možno laserom laserovať na nepravidelné povrchy vo vnútri slúchadiel, čím sa ďalej využíva vnútorný priestor slúchadiel.
Výrobcovia antén LDS pre laserové spracovanie, laserovú technológiu a technológiu galvanického pokovovania ju môžu podporovať.
Výhody: Všetky smery môžu byť podporované a majú veľkú prijateľnosť.
Nevýhody: Náklady sú drahšie a existujú špeciálne požiadavky na materiál vonkajšieho povrchu výrobku.

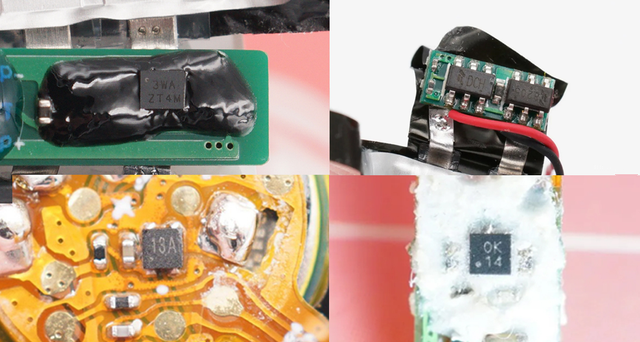

Keramická anténa
Keramická anténa je ďalším anténnym produktom, ktorý sa široko používa v zariadeniach s modulom Bluetooth. Je pomenovaný podľa použitia keramických škrupín. Rozdeľuje sa hlavne na dva typy: bloková keramická anténa a viacvrstvová keramická anténa.
Hromadná keramická anténa má vytlačiť kovovú časť antény na keramický rýchly povrch a viacvrstvovú keramickú anténu je možné vytlačiť na každú keramickú dielektrickú vrstvu podľa konštrukčných požiadaviek, čím sa zníži veľkosť antény.
Výhody: Malé rozmery, jednoduchá aplikácia, nízke náklady, dobrý výkon a zaberajú len malý priestor.
Nevýhody: Požiadavky na voľný priestor sú pomerne vysoké, smerovosť relatívne jednoduchá a požiadavky na polohu umiestnenia.

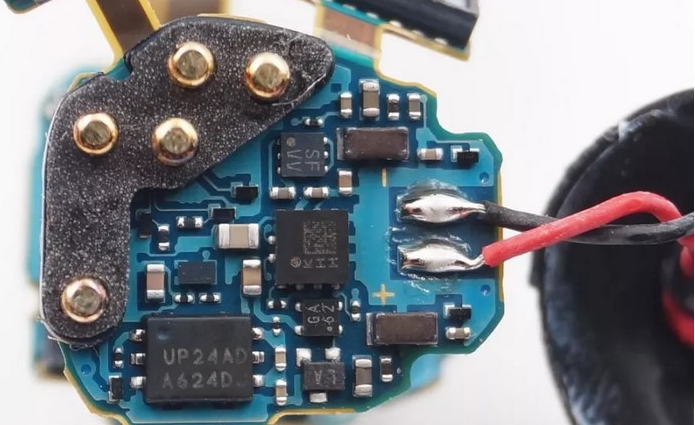

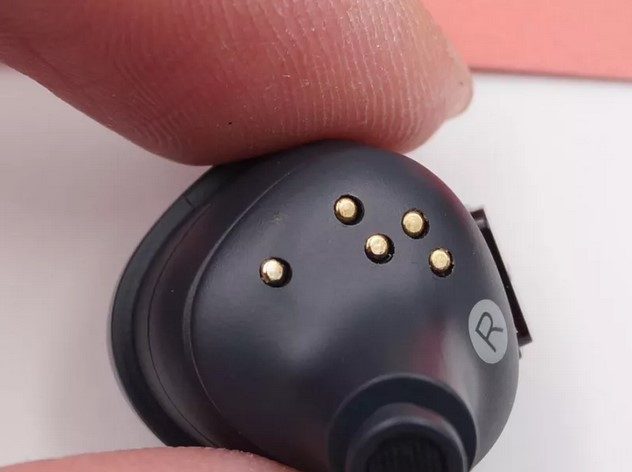

Pinová anténa Pogo
Ako si vybrať správnu anténu
Teoreticky povedané, pokiaľ ide o náklady, antény PCB a FPC stoja menej, keramické antény sú mierne a antény LDS sú drahšie; a z hľadiska využitia priestoru sú LDS antény najflexibilnejšie a dokážu naplno využiť vnútorný priestor headsetu.
Pokiaľ ide o výkon, možnosti odosielania a prijímania externých antén sú vo všeobecnosti lepšie ako možnosti vstavaných antén. Náhlavné súpravy TWS sú navrhnuté so vstavanými anténami kvôli obmedzeniam objemu a požiadavkám na prenosnosť. Výkon je relatívne podobný a pri výbere vhodnej antény je potrebné komplexne zvážiť celý rad faktorov.
Konštrukcia Bluetooth antény náhlavnej súpravy TWS ovplyvňuje kvalitu prenosu Bluetooth komunikácie, čo následne ovplyvňuje skutočnú používateľskú skúsenosť. Výber antény Bluetooth je ovplyvnený mnohými faktormi, ako je výkon, frekvenčné pásmo, cena a priestor na použitie. Iba po zvážení špecifických podmienok produktu a scenárov použitia a výbere vhodnej antény je možné dosiahnuť maximálny výkon produktu.
Zhrnúť
Skutočná používateľská skúsenosť slúchadiel TWS vyžaduje superpozíciu mnohých faktorov, aby sa dosiahol dokonalý efekt. Ako hlavný komponent antény Bluetooth headsetu TWS funguje ako most na komunikáciu medzi headsetom TWS a mobilnými zariadeniami a poskytuje záruky stability Bluetooth spojenia headsetu TWS a kvalitu prenosu kvality zvuku.
V súčasnosti medzi hlavné produkty antény Bluetooth používané v náhlavných súpravách TWS na trhu patria najmä palubné antény PCB, antény FPC, keramické antény a antény LDS. Každý zo štyroch produktov má výhody a nevýhody a je potrebné ich zvážiť z hľadiska výkonu, frekvenčného pásma, nákladov, priestoru použitia atď., aby ste si vybrali najvhodnejší anténny produkt a zlepšili výkon a konkurencieschopnosť produktu.
Popularita slúchadiel TWS rýchlo viedla k modernizácii súvisiacich priemyselných reťazcov. Pokroky v moduloch Bluetooth, technológii Bluetooth, anténach a súvisiacich technológiách zaisťujú stabilitu pripojenia, kvalitu zvuku a ďalšie aspekty výkonu. Súčasné slúchadlá TWS sa v počiatočnom štádiu vývoja zriedkavo odpojili a kvalita zvuku bola poškodená a problémy s prerušovaným prehrávaním sa začali vyskytovať vo vzdialenosti troch alebo piatich metrov, čo skutočne zlepšilo používateľskú skúsenosť.
