Návrh a výrobný proces POGO PIN
Ako si vybrať vhodný POGO PIN
1. Dobrý POGO PIN musí spĺňať nasledujúce tri body:
① Spoľahlivá kvalita
②Stabilný výkon
③Spĺňajte požiadavky.
Veľmi dôležité je aj včasné doručenie objednávok. Najlepšie je obrátiť sa na výrobcu konektora POGO PIN a preskúmať. Rozsah továrne, úspešné riešenia, spracovateľské vybavenie, výrobná kapacita a kapacita výskumu a vývoja, to všetko priamo ovplyvňuje kvalitu produktu, dodaciu kapacitu a technickú podporu. Zhongzhengtian má výhody v schéme dizajnu, nákladoch na hromadnú výrobu a kapacite dodávok tovaru v priemysle. Vitajte priatelia, aby prišli do továrne na komunikáciu.
POGO PIN sa riadi tromi, tromi a štyrmi princípmi
1,40 percent problémov pochádza z dizajnu
Konštrukcia prednej časti je nerozumná a zadná časť je zbytočná (napríklad náprstková tryska je vyššie ako plastová rovina, rozstup ihiel PIN je nepravidelný atď.).
2,30 percenta problémov pramení z komunikácie
V počiatočnom štádiu nebola jasná komunikácia rôznych technických požiadaviek a nebolo jasné ani skutočné používanie produktu, čo bol tiež jeden z hlavných dôvodov častých problémov (napríklad RF náprstok sa používa ako náprstok nabíjačky krabica, skutočná pracovná výška sa nezhoduje s výkresom, nie je potvrdená stredová vzdialenosť atď.). Porozumieť funkčným požiadavkám zákazníka a rozsahu aplikácie a môže rozumnejšie odporučiť špecifikácie a parametre pinu Pogo;
3,30 percent problémov pochádza z procesu
Montáž výrobku má viacero postupov a POGO PIN je nenávratne poškodený nesprávnou obsluhou vo výrobnom procese (napríklad poškodená tryska, cudzie predmety v potrubí, hádzanie SMT a pod.).

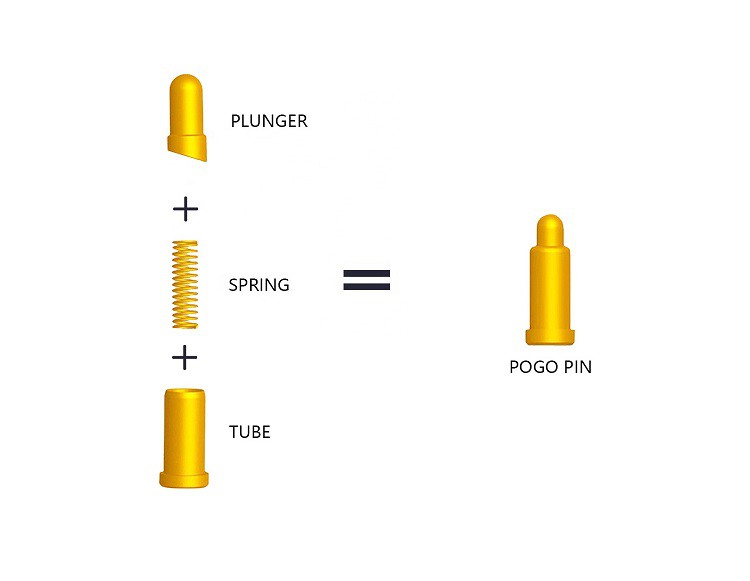

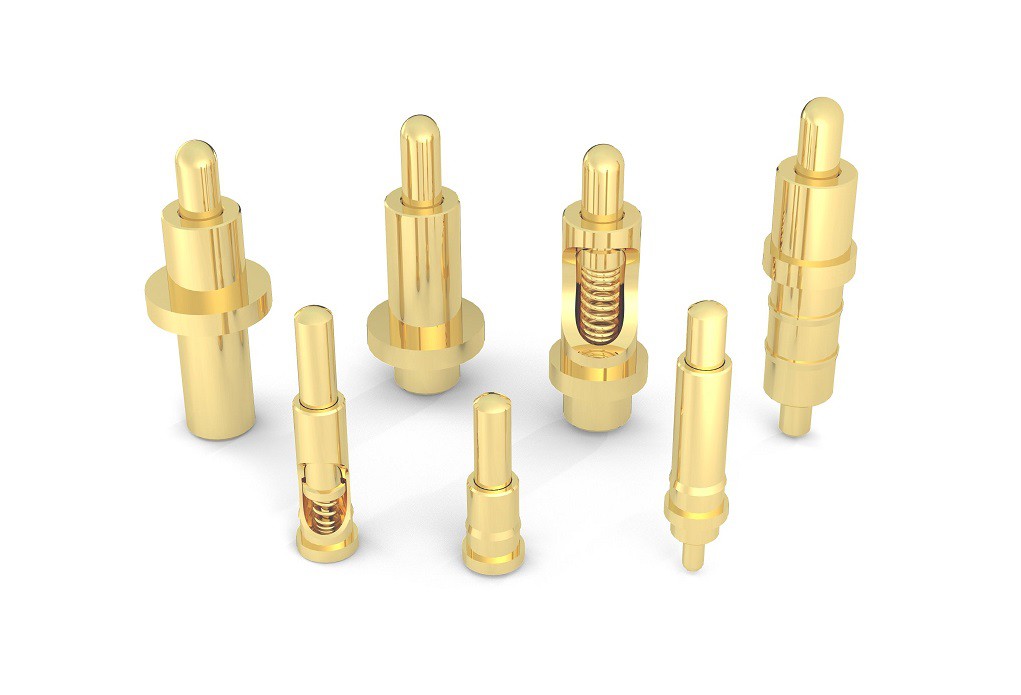

Základné predstavenie POGO PIN

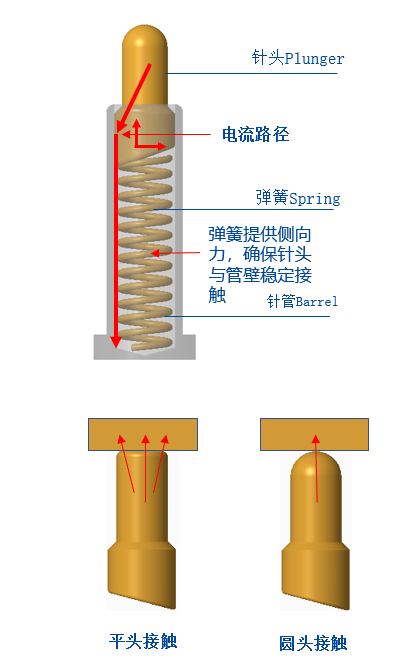

Prečo má POGO PIN skosenú štruktúru: Spodná časť piestu Pogo Pin má zvyčajne skosenú štruktúru. Funkciou skosenej konštrukcie je zabezpečiť, aby Pogo Pin udržiaval ihlu (Plunger) v kontakte s vnútornou stenou ihly (Tube), keď je v prevádzke, takže prúd prechádza hlavne cez ňu. Pozlátená ihla (Plunger) a ihla (Tube) na zabezpečenie stability a nízkej impedancie Pogo Pin.

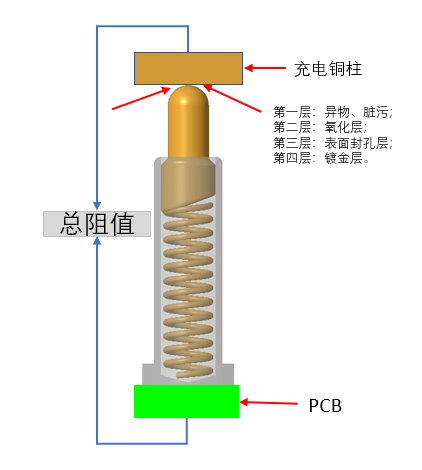

Prečo POGO PIN používa štruktúru okrúhlej hlavy? Pretože Pogo Pin je zvyčajne relatívne malý, požadovaná elasticita nie je taká silná. Ak sa použije na powerbanku alebo osvetlenie, elasticita je štyristo alebo päťsto gramov alebo dokonca jeden alebo dva kilogramy. Prirodzene, je lepšie urobiť to ploché. , Plochá hlava má veľkú kontaktnú plochu a jej sila je dostatočná na to, aby rozbila vrstvu oxidu na kontaktnom povrchu, aby sa úplne dotýkala. Väčšina okrúhlych hlavíc sa používa na TWS Bluetooth slúchadlách a inteligentných náramkových hodinkách. Maximálna elastická sila nepresahuje 150 gramov (pružná sila náprstku nabíjacej skrinky je medzi 20-35gf) a elastická sila kontaktu medzi povrchom a povrchom bude rozptýlená a meď stĺpik na konci slúchadiel sa nezlomí. Vrstva oxidu nestačí, čo má za následok nedostatočný kontakt a slabý kontakt. V tomto čase, ak sa na vytvorenie kontaktu bod-povrch použije štruktúra okrúhlej hlavy, elastická sila sa zhromažďuje v jednom bode a kontakt bude prirodzene oveľa dostatočnejší.
Výkonový parameter/výkonový parameter
kľúčové výkonové parametre
A. Pracovné napätie: Menej ako 12 V DC
B. Menovitý prúd: 1.0 Ampér/pin
C. Pracovná teplota: -40 stupňov až 85 stupňov .
D. Skladovacia teplota: 25 stupňov plus /-3 stupňov .
E. Vlhkosť pracovného prostredia: 10 percent RH až 90 percent RH
F. Trvanlivosť (životnosť): 10,000 cyklov.
G. Impedancia kontaktu: 200 mOhm Max. @pracovný zdvih
(Počas pracovného zdvihu: 200 mOhm/Max)

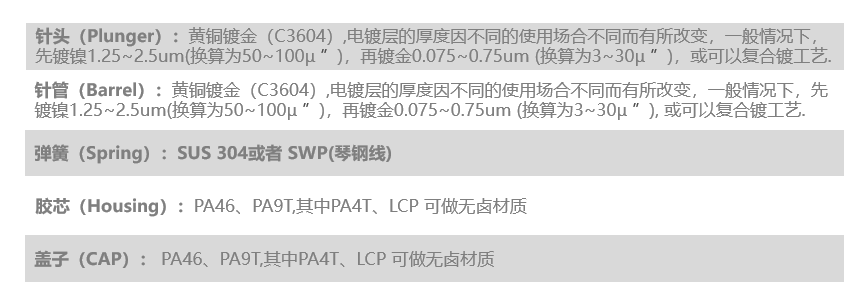

Výrobný proces/制造工艺
Spôsob montáže produktu

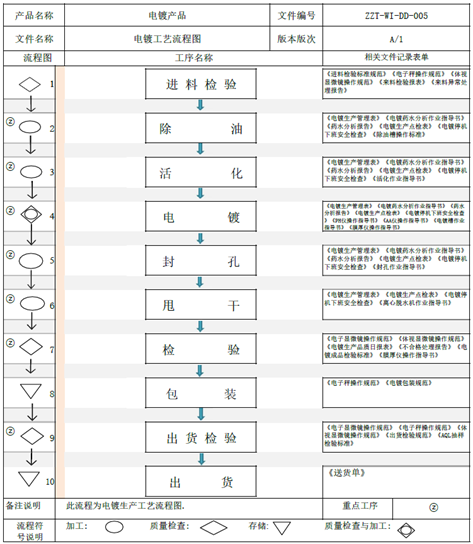

Priebeh procesu galvanizácie
Aké parametre je potrebné potvrdiť v dizajne front-end
① Potvrďte vzdialenosť medzi doskou PCB a kontaktným povrchom medeného stĺpika na konci slúchadiel (to znamená pracovnú výšku POGO PIN).
② Potvrďte vzdialenosť od dosky plošných spojov k plastovému povrchu nabíjacej skrinky (to znamená, že maximálna výška ihly POGO PIN, trubica ihly nesmie túto výšku prekročiť).
③ Skontrolujte vzdialenosť medzi stredom ihly PIN a stredom kruhu
(Pri neskoršom nalepovaní si potvrďte veľkosť klobúka, aby ste predišli rušeniu počas SMT záplatovania).
④ Potvrďte veľkosť dosky plošných spojov a priestor pod doskou
(Optimalizované a vylepšené pre POGO PIN).
PS: Priemer dosky plošných spojov sa odporúča 1,6 mm a z náprstku sa odporúča urobiť štruktúru cez dosku, aby bol efekt lepší a mal tieto výhody: ① Náplasť je pevnejšia; ② Priestor tubusu ihly sa zväčší, ihla je viac predtlačená a kontakt je dostatočnejší.
Prečo by mala byť spodná časť ihly skosená: Ak je vyrobená naplocho, prúd bude vedený pružinou, ktorá má na pružinu vysoké nároky a pružina je taká tenká, že sa dá ľahko vypáliť.
