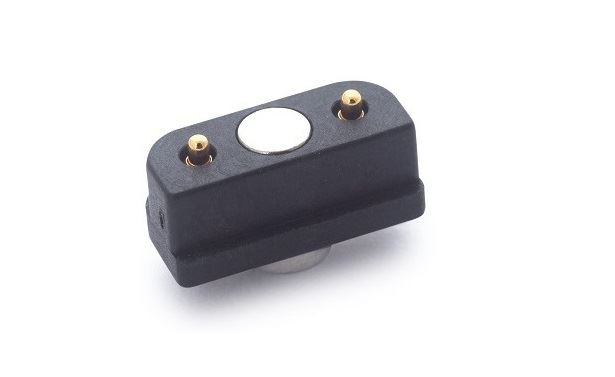

Magnetický nabíjací kábel pogo pin
Magnetické konektory, tiež známe ako magnetické konektory, magnetické konektory a magnetické konektory, sú niektoré z konektorov široko používaných v elektronických zariadeniach, ktoré pozostávajú najmä z pogo kolíkov a magnetov. Prostredníctvom konštrukcie magnetu a magnetu, ktorý sa dotýka a priťahuje, poskytuje konektor typu magnetu, ktorý má veľkú adsorpčnú silu a je vhodný pre malé štruktúry a ľahké a tenké produkty.
Hlavné rysy:
1. Dlhá životnosť, počet použití môže dosiahnuť viac ako 100 000 krát
2. Žiadne otváranie formy, vhodné na prispôsobenie zákazníka a úsporu nákladov
3. Elastickú silu je možné presne merať a nastavovať
4. Diverzifikované výrobné režimy, ktoré sú vhodné pre zákazníkov (SMT, plug-iny atď.)
5. Malé rozostupy, úspora miesta, čo dáva dizajnérom flexibilnejšiu štruktúru konfigurácie
6. Nízka indukčnosť, lepšie vysokofrekvenčné riešenie
7. Dodržiavajte požiadavky RoHS a HF (konektor).
Charakteristika produktu:
Umiestnenie magnetov: Použite magnety na automatické priťahovanie, zarovnávanie a dokonca na predchádzanie hlúpostiam
Anti-drop: Nasávacie rozhranie sa dá ľahko odstrániť a nie je ľahké riadiť stroj
Dlhá životnosť: viac ako 10 000 krát
Vodotesné prevedenie: nad IP67
Rýchla doba nabíjania: vydržia prenos vysokého prúdu 1A-100A dizajn
Prispôsobenie: rozmanité tvary a štýly, aby zodpovedali tvaru hostiteľského produktu, zlepšili kvalitu produktu a vytvorili predajné miesta
Štruktúra produktu:

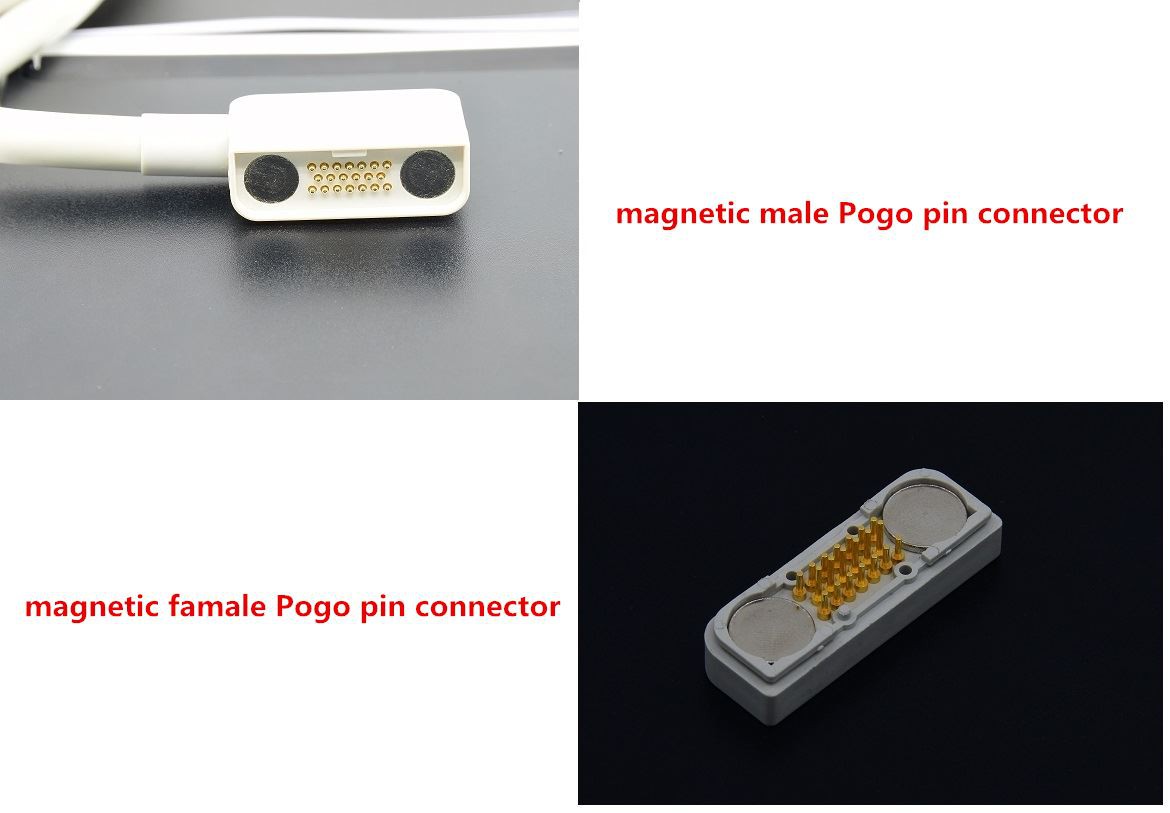

Konektor magnetového typu obsahuje komponent samčieho konca a komponent samičieho konca koaxiálne s komponentom samčieho konca. Samčí koncový komponent obsahuje prvú vonkajšiu prstencovú gumenú časť, prvú prstencovú gumenú časť, prvý prstencový magnet a dva samčie kolíky Prvý prstencový magnet je vložený medzi prvú vonkajšiu prstencovú gumenú časť a prvú vnútornú prstencovú gumenú časť a dva samčie ihly PIN prechádzajú cez prvú gumenú časť vnútorného prstenca; zostava samičieho konca obsahuje prvú gumenú časť vnútorného prstenca. Dve gumené časti vonkajšieho prstenca, druhá gumená časť vnútorného prstenca, druhý prstencový magnet a dva kolíky PIN samice. Druhý prstencový magnet je vložený medzi druhú vonkajšiu prstencovú gumenú časť a druhú vnútornú prstencovú gumovú časť. Na dvoch gumených častiach vnútorného krúžku sú prepichnuté dve ženské ihly PIN; prvý prstencový magnet zodpovedá druhému prstencovému magnetu a opačný koniec druhého prstencového magnetu má opačnú polaritu a dva samčie kolíky zodpovedajú dvom samičím ihlám PIN a jeden koniec samičej ihly PIN je vybavený slepý otvor pre zasunutie samčej ihly PIN.
